Series

Cabezas compactas de sujeción por introducción

simple efecto, con retroceso por muelle
presión máx. de servicio 400 bar
fuerza de sujeción de 19 hasta 78 kN

Descargas

Hoja del catálogo

ES DE EN FR IT US

Instrucciones de servicio

Informaciones de la serie

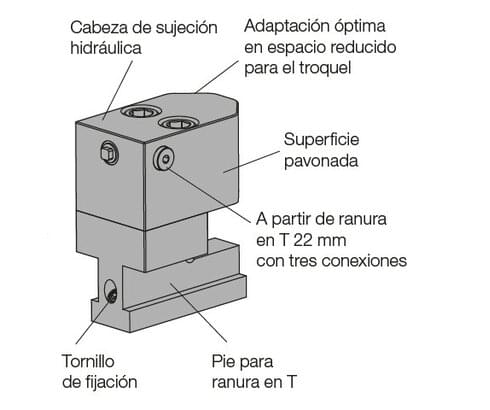

Descripción

3.2205 Cabezas compactas de sujeción por introducción

Aplicación

La cabeza compacta de sujeción por introducción es un elemento de sujeción hidráulico, utilizado en espacios reducidos para el blocaje y apriete en máquinas e instalaciones, tanto en la mesa inferior como en la mesa superior de la prensa.
Debido a la forma de construcción manejable y el diseño redondeado, las cabezas compactas de sujeción por introducción son particularmente indicadas en espacios reducidos, como p.ej. en prensas automáticas rápidas.

La aplicación es posible a temperaturas de ambiente hasta máx. 120 °C.

Ventajas

Fuerza de sujeción elevada en combinación con pequeño tamaño y peso reducido
Al ser la cabeza de sujeción redondeada la adaptación es óptima en el caso de espacio reducido en el troquel
Ranura en T 14, 18, 22, 28 y 36 mm disponible
Carrera total 8 y 12 mm
No es necesario estandarizar los troqueles en cuanto al ancho y a la profundidad
Fácil montaje posterior

Ejemplos de aplicación

Cabeza de sujeción por introducción con pie para ranura en T en la mesa inferior y superior de la prensa, reglas de rodillos y consolas portadoras para la introducción del troquel — Cabeza de sujeción por introducción con pie para ranura en T en la mesa

Cabeza de sujeción por introducción con pie para ranura en T en la mesa inferior y superior de la prensa — Cabeza de sujeción por introducción con pie para ranura en T en la mesa

Video

Accesorios (16)

Cantidad

Referencia	Datos CAD	Descripción
Referencia 270010131	Datos CAD /	Descripción Tubo flexible para alta presión NW4 / L=600 con trenzado de seguridad diámetro interior: 4 mm longitud: 600 mm diámetro exterior: 9,5 mm conexiones: en ambos lados con tuerca de racor M16 x 1,5 mm presión máx. de servicio: 500 bar *según la hoja del catálogo WZ 11.3800
Referencia 270010133	Datos CAD /	Descripción Tubo flexible para alta presión NW4 / L=800 con trenzado de seguridad diámetro interior: 4 mm longitud: 800 mm diámetro exterior: 9,5 mm conexiones: en ambos lados con tuerca de racor M16 x 1,5 mm presión máx. de servicio: 500 bar *según la hoja del catálogo WZ 11.3800
Referencia 270010137	Datos CAD /	Descripción Tubo flexible para alta presión NW4 / L=1200 con trenzado de seguridad diámetro interior: 4 mm longitud: 1200 mm diámetro exterior: 9,5 mm conexiones: en ambos lados con tuerca de racor M16 x 1,5 mm presión máx. de servicio: 500 bar *según la hoja del catálogo WZ 11.3800
Referencia 270010141	Datos CAD /	Descripción Tubo flexible para alta presión NW4 / L=1600 con trenzado de seguridad diámetro interior: 4 mm longitud: 1600 mm diámetro exterior: 9,5 mm conexiones: en ambos lados con tuerca de racor M16 x 1,5 mm presión máx. de servicio: 500 bar *según la hoja del catálogo WZ 11.3800
Referencia 2754180	Datos CAD	Descripción Soporte para colgar un a cabeza de sujeción por introducción sin regla distanciadora para ranura en T 18 mm *según la hoja del catálogo WZ 3.2202
Referencia 2754220	Datos CAD	Descripción Soporte para colgar un a cabeza de sujeción por introducción sin regla distanciadora para ranura en T 22 mm *según la hoja del catálogo WZ 3.2202
Referencia 2754280	Datos CAD	Descripción Soporte para colgar un a cabeza de sujeción por introducción sin regla distanciadora para ranura en T 28 mm *según la hoja del catálogo WZ 3.2202
Referencia 2754500	Datos CAD	Descripción Regla distanciadora para soporte cabeza de sujeción por introducción para ranura en T 18, 22 ó 28 mm indicar en el pedido la distancia "x" *según la hoja del catálogo WZ 3.2202
Referencia 504951400	Datos CAD /	Descripción Regla distanciadora para soporte cabeza de sujeción por introducción para ranura en T 14 mm indicar en el pedido la distancia "x" *según la hoja del catálogo WZ 3.2202
Referencia 550650003	Datos CAD /	Descripción Hose holder made from Delrin *as per data sheet WS12.3820
