Série

Têtes de serrage

simple effet, avec rappel par ressort
pression de fonctionnement maxi. 400 bars
force de serrage de 19 kN jusqu’à 78 kN

Téléchargements

Feuillet du catalogue

FR DE EN ES IT US

Instructions de service

Informations série

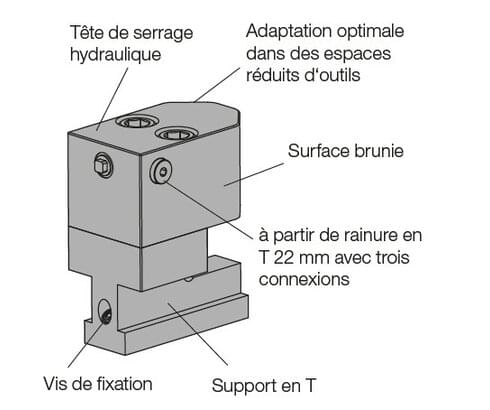

Description

3.2205 Têtes de serrage, hydraulique

Application

La tête de serrage est un élément de serrage hydraulique, utilisée dans des espaces réduites pour le serrage et blocage sur des machines et installations, sur la table et le coulisseau de presse.
Grâce à sa forme maniable et son design arrondi, les têtes de serrage sont particulièrement indiquées en cas d’espace réduit, comme p. ex. sur poinçonneuses à cadence rapide.

L’utilisation est possible à des températures ambiantes jusqu’à 120 °C.

Avantages

Force de serrage élevée combinant sa forme compacte et un faible poids
Tête de serrage arrondie et adaptation optimale dans des espaces réduits pour les outils
Rainure en T 14, 18, 22, 28 et 36 mm disponible
Course totale 8 et 12 mm
Aucune standardisation des outils n'est nécessaire en ce qui concerne la largeur et la profondeur
Installation en retrofit possible

Exemples d’application

Tête de serrage avec support en T sur la table et le coulisseau de presse, tasseaux à rouleaux et consoles portantes pour l’insertion d’outil — Tête de serrage avec support en T sur la table et le coulisseau de presse

Têtes de serrage avec support en T sur la table et le coulisseau de presse

Video

Articles accessoire (16)

Quantité

Référence	Données CAO	Description
Référence 270010131	Données CAO /	Description Tuyau flexible haute pression DN4 / L=600 avec tresse protectrice en fil métallique diamètre intérieur : 4 mm longueur : 600 mm diamètre extérieure : 9,5 mm raccordement : sur les deux côtés avec écrou-raccord M16 x 1,5 mm pression de fonctionnement maxi. : 500 bars *selon le feuillet WZ 11.3800 du catalogue
Référence 270010133	Données CAO /	Description Tuyau flexible haute pression DN4 / L=800 avec tresse protectrice en fil métallique diamètre intérieur : 4 mm longueur : 800 mm diamètre extérieure : 9,5 mm raccordement : sur les deux côtés avec écrou-raccord M16 x 1,5 mm pression de fonctionnement maxi. : 500 bars *selon le feuillet WZ 11.3800 du catalogue
Référence 270010137	Données CAO /	Description Tuyau flexible haute pression DN4 / L=1200 avec tresse protectrice en fil métallique diamètre intérieur : 4 mm longueur : 1200 mm diamètre extérieure : 9,5 mm raccordement : sur les deux côtés avec écrou-raccord M16 x 1,5 mm pression de fonctionnement maxi. : 500 bars *selon le feuillet WZ 11.3800 du catalogue
Référence 270010141	Données CAO /	Description Tuyau flexible haute pression DN4 / L=1600 avec tresse protectrice en fil métallique diamètre intérieur : 4 mm longueur : 1600 mm diamètre extérieure : 9,5 mm raccordement : sur les deux côtés avec écrou-raccord M16 x 1,5 mm pression de fonctionnement maxi. : 500 bars *selon le feuillet WZ 11.3800 du catalogue
Référence 2754180	Données CAO	Description Dispositif de fixation pour suspendre une tête de serrage sans tasseau d’écartement pour rainure en T 18 mm *selon le feuillet WZ 3.2202 du catalogue
Référence 2754220	Données CAO	Description Dispositif de fixation pour suspendre une tête de serrage sans tasseau d’écartement pour rainure en T 22 mm *selon le feuillet WZ 3.2202 du catalogue
Référence 2754280	Données CAO	Description Dispositif de fixation pour suspendre une tête de serrage sans tasseau d’écartement pour rainure en T 28 mm *selon le feuillet WZ 3.2202 du catalogue
Référence 2754500	Données CAO	Description Tasseau d’écartement pour dispositif de fixation tête de serrage pour rainure en T 18, 22 ou 28 mm spécifier la dimension d’écartement « x » à la commande *selon le feuillet WZ 3.2202 du catalogue
Référence 504951400	Données CAO /	Description Tasseau d’écartement pour dispositif de fixation tête de serrage pour rainure en T 14 mm spécifier la dimension d’écartement « x » à la commande *selon le feuillet WZ 3.2202 du catalogue
Référence 550650003	Données CAO /	Description Hose holder made from Delrin *as per data sheet WS12.3820
