Tasseaux de serrage

simple effet avec rappel par ressort
avec pistons emmanchés ou pistons encastrés
force de serrage jusqu'à 48 kN, course du piston 6 ou 8 mm

Téléchargements

Feuillet du catalogue

DE EN FR ES IT

Instructions de service

Informations série

Description

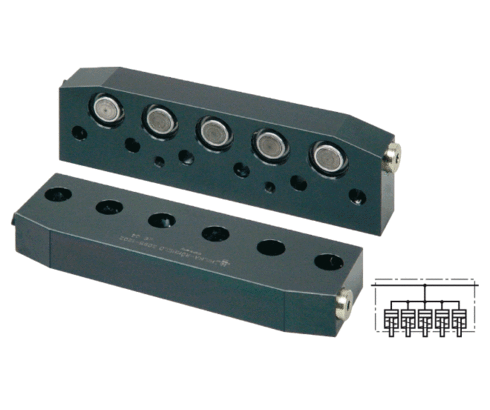

2.2095 Tasseaux de serrage

simple effet avec rappel par Ressort, avec pistons emmanchés ou pistons encastrés, force de serrage jusqu'à 48 kN, course du piston 6 ou 8 mm

Le tasseau de serrage est monté sur la table ou le coulisseau de presse en utilisant un tasseau intermédiaire.
Le bord de serrage de l‘outil est serré en appliquant la pression hydraulique aux 5 pistons se trouvant les uns à côté des autres. Le desserrage se fait de façon mécanique avec rappel par ressort.
L‘huile hydraulique est alimentée par des alésages G 1/4 des deux côtés.
Construction plate avec chanfreins d’insertion d’outil.
Force de serrage jusqu‘à 35 kN, distribuée uniformément aux 5 pistons.
Lorsque plusieurs tasseaux de serrage sont utilisés en ligne, ils sont raccordés par des tuyaux flexibles ou par des tubes.

Champs d’application :

installation fixe sur la table et le coulisseau de la presse
sur des machines et dans des systèmes de serrage et de blocage

Caractéristiques particulières :

construction compacte et très plate
butée mécanique interne utilisable à pression maxi.
installation aisée
montage ultérieur aisé

Article (2)

Quantité

Référence	Données CAO	course [mm]	fonctionnement	pression de fonctionnement maxi. [bars]	connexions hydrauliques
Référence 2095120	Données CAO /	course [mm] 6	fonctionnement simple effet avec rappel par ressort	pression de fonctionnement maxi. [bars] 400	connexions hydrauliques trous taraudés G1/4	Caractéristiques
Référence 820960250	Données CAO	course [mm] 8	fonctionnement simple effet avec rappel par ressort	pression de fonctionnement maxi. [bars] 200	connexions hydrauliques trous taraudés G1/4	Caractéristiques

Articles accessoire (2)

Quantité

Référence	Données CAO	Description
Référence 520710040	Données CAO	Description Tasseau intermédiaire pour 2095-120, H=28 mm 220 x 35 x 28 mm (L x B x H) pour bord de serrage : 25 ± 1,5 mm *selon le feuillet WZ 2.2095 du catalogue
Référence 520710071	Données CAO	Description Tasseau intermédiaire pour 2095-120, H=43 mm 220 x 35 x 43 mm (L x B x H) pour bord de serrage : 40 ± 1,5 mm *selon le feuillet WZ 2.2095 du catalogue

Exemples d’application

Exemple d'application 1

Tasseaux de serrage 2.2095 installés sur la table et le coulisseau de presse. Chargement aisé des outils en utilisant des consoles et des rouleaux de guidage latéraux.
