Série
B1.8807

Vérins de serrage pivotant dans le plan

Flasque supérieure, mécanisme de pivotement renforcé,
double effet, pression de fonctionnement maxi. 250 bar
Vérins de serrage pivotant dans le plan
Téléchargements
Feuillet du catalogue
Instructions de service
Description
B 1.8807 Vérins de serrage pivotant dans le plan

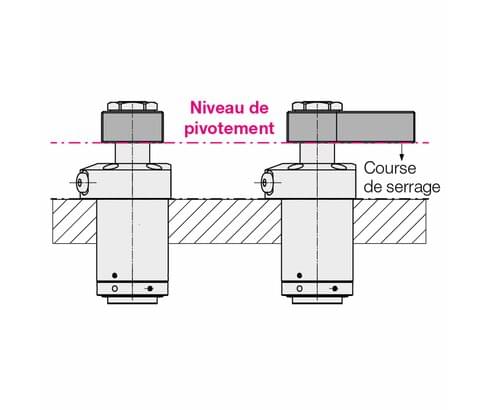

Dans cette version sans course axiale de pivotement, la bride de serrage pivote dans un plan et ne fait pas de mouvement axial lors du pivotement.

Caractéristiques particulières
• Mécanisme de pivotement renforcé
• Connexions pour raccords et canaux forés
• Sécurité anti-rotation radiale dans la course de serrage
• Indexage de la bride de serrage pour un alignement systématiquement précis

Mécanisme de pivotement renforcé
Du fait du mécanisme de pivotement renforcé, la position angulaire de la bride de serrage est maintenue même en cas de légère collision durant le chargement et le déchargement de la pièce à usiner ou durant le procédé de bridage.

Sécurité anti-rotation radiale dans la course de serrage
Avec les vérins de serrage pivotant, les pièces à usiner peuvent également être usinées tête en bas. En cas de chute soudaine de la pression de serrage, la sécurité anti-rotation radiale empêche la bride de serrage de pivoter vers l’arrière. La pièce à usiner n’est alors plus serrée. Une disposition judicieuse de plusieurs vérins de serrage pivotants et aides au positionnement de la pièce à usiner permet cependant d’éviter que la pièce à usiner ne tombe du montage (voir également la remarque dans les instructions de service).

Avantages
● Construction compacte ; partiellement rétractable
● Encombrement réduit
● Temps de serrage et de desserrage très court
● Pivotement dans des creux étroits
● Racleur avec protection métallique contre les copeaux



Versions
• 3 tailles
• Logement pour bride de serrage avec cône 1 : 10, tenon ou chape
• 2 courses de serrage selon la taille
• à droite, à gauche ou non pivotant
• Angle de pivotement 0°, 15° à 75° et 90°
• Angle de position de serrage sélectionnable pour le tenon ou la chape

Joints d’étanchéité
NBR = caoutchouc nitrile-butadiène


Bride de serrage double
Permet de serrer des pièces dans des montages de serrage multiples tout en économisant de la place. Les tiges de piston sont disponibles avec des tenons et des chapes, ce qui permet de fixer des brides de serrage doubles parfaitement adaptées. Dans le cas d’une bride de serrage double de conception nouvelle, le moment d’inertie doit être déterminé afin de calculer le débit admissible selon la formule à la page 9 de la page du catalogue.

Articles accessoire (12)
10
  • 10
  • 25
  • 50
Référence Données CAO Description
Référence
Données CAO
/
Description
Joint torique 6 x 1,5 mm, NBR selon la page B1.828 du catalogue
Référence
Données CAO
Description
Joint torique 8 x 1,5 mm, NBR selon la page B1.5091 du catalogue
Référence
Données CAO
Description
Bride de serrage ébauche avec cône 1:10 pour tige de piston Ø 16 mm maxi. 250 bars, selon la page B1.8807 du catalogue
Référence
Données CAO
/
Description
Bride de serrage ébauche avec cône 1:10 pour tige de piston Ø 25 mm maxi. 250 bars, selon la page B1.8807 du catalogue
Référence
Données CAO
Description
Bride de serrage ébauche avec cône 1:10 pour tige de piston Ø 36 mm maxi. 250 bars, selon la page B1.8807 du catalogue
Référence
Données CAO
/
Description
Écrou M14x1,5 selon la page B1.852 du catalogue
Référence
Données CAO
/
Description
Écrou hexagonal M22 x 1,5 mm couple de serrage : 50 Nm selon la page B1.8807 du catalogue
Référence
Données CAO
/
Description
Écrou hexagonal M30 x 1,5 mm couple de serrage : 110 Nm selon la page B1.8807 du catalogue
Référence
Données CAO
/
Description
Goupille d’indexage Ø3 x 6 mm, St50k selon la page B1.852 du catalogue
Référence
Données CAO
Description
Goupille cylindrique Ø 3 x 12 mm selon la page B1.8807 du catalogue
Chargement…
Beschreibung
B 1.8807 Schwenkspanner ohne Schwenkhub

Bei dieser Ausführung ohne axialem Schwenkhub schwenkt das Spanneisen in einer Ebene und macht beim Schwenken keine Axialbewegung.

Besondere Merkmale
• Verstärkte Schwenkmechanik
• Anschlüsse für Rohrgewinde und gebohrte Kanäle
• Radiale Verdrehsicherung im Spannhub
• Indexierung des Spanneisens zur wiederholgenauen Ausrichtung

Verstärkte Schwenkmechanik
Durch die verstärkte Schwenkmechanik bleibt die Winkelstellung des Spanneisens auch nach einer leichten Kollision beim Be- und Entladen des Werkstücks oder beim Spannvorgang erhalten.

Radiale Verdrehsicherung im Spannhub
Mit schwenkbaren Spannvorrichtungen können Werkstücke auch über Kopf bearbeitet werden. Bei einem plötzlichem Spanndruckabfall wird durch die radiale Verdrehsicherung ein Zurückschwenken des Spanneisens verhindert. Das Werkstück ist dann nicht mehr festgespannt. Durch eine sinnvolle Anordnung mehrerer Schwenkspanner und Werkstückpositionierhilfen kann aber ein Herausfallen des Werkstücks aus der Vorrichtung verhindert werden (siehe auch Hinweis in der Betriebsanleitung).

Vorteile
● Kompakte Bauform teilweise versenkbar
● Kürzeste Baulänge
● Sehr kurze Spann- und Entspannzeit
● Einschwenken in schmale Vertiefungen
● Abstreifer mit metallischem Späneschutz



Ausführungen
• 3 Baugrößen
• Spanneisenaufnahme mit Kegel 1 : 10,  Pendelauge oder Gabelkopf
• 2 Spannhübe je Baugröße
• rechts, links oder nicht schwenkend
• Schwenkwinkel 0°, 15° bis 75° und 90°
• Winkel der Spannstellung bei Pendelauge oder Gabelkopf wählbar

Dichtungen
NBR = Nitril-Butadien-Kautschuk


Doppelspanneisen
Damit können in Mehrfachspannvorrichtungen Werkstücke platzsparend gespannt werden. Lieferbar sind Kolbenstangen mit Pendelaugen und Gabelköpfen, sodass optimal passende Doppelspanneisen befestigt werden können. Für ein neu konstruiertes Doppelspanneisen muss das Trägheitsmoment ermittelt werden, um den zulässigen Volumenstrom nach der Formel auf Seite 9 des Katalogblatts zu berechnen.
