Sistemas de estanterías para el almacenamiento de troqueles y moldes
para un cambio seguro y eficaz de troqueles y moldes
Aplicación
Los sistemas de estanterías con transportadores de rodillos especiales o mesas de bolas permiten al usuario cambiar los troqueles y moldes pesados de forma segura, con menos esfuerzo y en menos tiempo.
Los ganchos o barras de acoplamiento montados en el sistema de estanterías permiten un acoplamiento preciso y seguro en el sistema de estanterías. Tras el acoplamiento, se activa automáticamente un perno o una barra de seguridad mecánica adicional para evitar que los troqueles y moldes salgan rodando involuntariamente después de haber sido almacenados.
Diseño y otros detalles técnicos en el transcurso del proyecto y según las exigencias específicas del cliente. ¡Por favor, consúltenos!
Descripción
El carro para el cambio de troqueles y moldes se cuelga en la parte delantera de la estantería en los ganchos de acoplamiento o en la barra delantera.
La barra o el perno de seguridad sólo se baja cuando se ha acoplado con éxito a la parte delantera de la estantería.

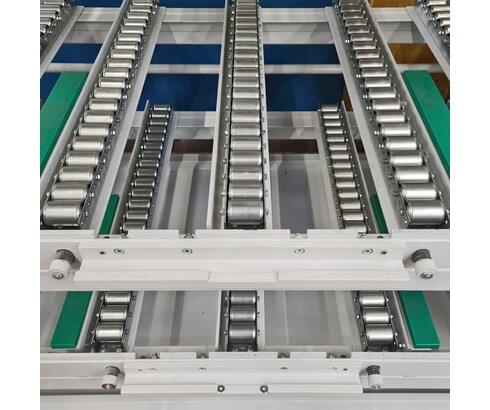

La mesa del carro para el cambio está equipada con insertos de bolas o reglas de bolas que facilitan la inserción manual o semiautomática de las herramientas. En el sistema de estanterías hay transportadores de rodillos o mesas de bolas.
Cuando el carro para el cambio de troqueles y moldes sale de los ganchos de acoplamiento, se activan las barras o pernos de seguridad del sistema de estanterías y el troquel o molde queda asegurado para que no se caiga.
Ventajas
● Almacenamiento de troqueles y moldes seguro, con menor esfuerzo y sin desgaste
● Cambio de troqueles y moldes que ahorra tiempo
● Alta seguridad gracias a la estación de acoplamiento y a las barras delanteras semiautomáticos y aseguradas o a los pernos de seguridad como protección contra caídas en la parte delantera.
● Altura óptima de transferencia al sistema de estanterías y carro para el cambio
● Optimizado para el carro para el cambio de troqueles y moldes ROEMHELD

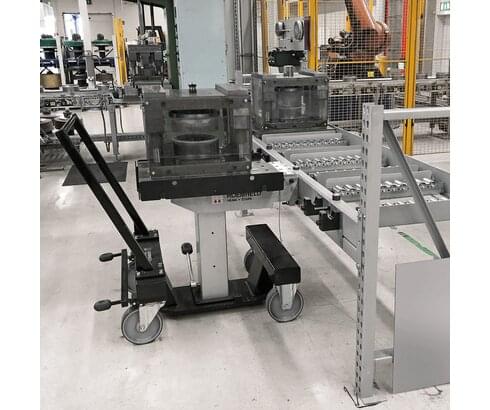

Ejecución para carros para el cambio de troqueles y moldes RW 500

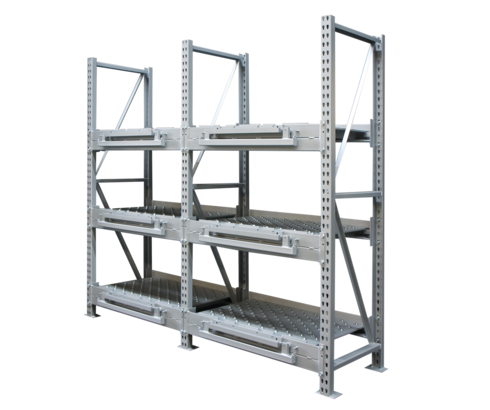

Sistema de estanterías con transportadores de rodillos o mesa de bolas.
Sistema de acoplamiento adecuado para un carro para el cambio de troqueles y moldes de tamaño RW 500 para pesos de troqueles o moldes hasta 500 kg. En estantería con ganchos de acoplamiento, bloqueo mecánico y tope final.
Ejecución para carros para el cambio de troqueles y moldes RW 1000
Sistema de estanterías con transportadores de rodillos o mesa de bolas.
Sistema de acoplamiento adecuado para un carro para el cambio de troqueles y moldes de tamaño RW 1000 para pesos de troqueles o moldes hasta 1.000 kg.
En la estantería con ganchos de acoplamiento, bloqueo mecánico y tope final. Los anchos de estantería, la profundidad de estantería y el número de transportadores de rodillos se suministran en función de las necesidades de los troqueles o moldes del cliente.

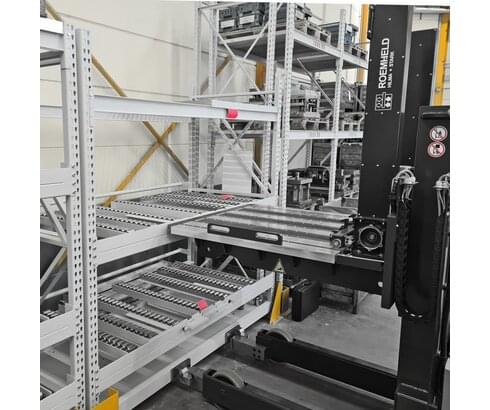

Ejecución para los carros para el cambio de troqueles y moldes RWA 1600 y RWA 4000

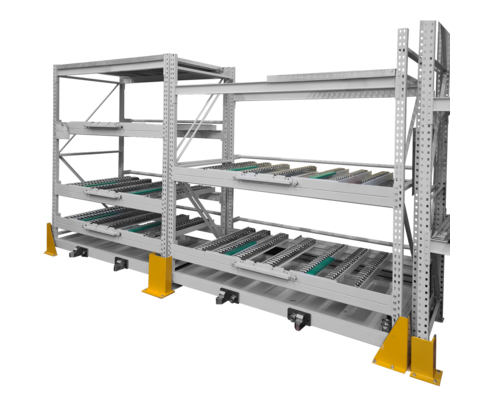

Sistema de estantería con transportadores de rodillos.
Sistema de acoplamiento adecuado para un carro para el cambio de troqueles y moldes de tamaño RWA 1600 ó 4000 para pesos de troqueles o moldes hasta 4000 kg.
En la estantería con barra de acoplamiento, bloqueo mecánico y tope final. Opción con placa de soporte para el uso de una cadena de tracción y de empuje del carro para el cambio. Los anchos de estantería, la profundidad de estantería y el número de los transportadores de rodillos se suministran en función de las necesidades de los troqueles o moldes del cliente.

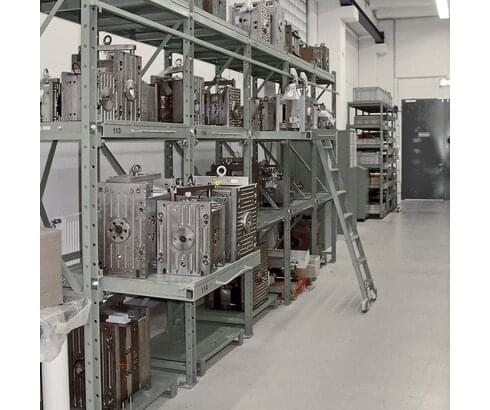

Ejecuciones especiales para la retirada de la grúa - Extracción de carga pesada
Las extracciones de carga pesada están guiadas por rodillos y son adecuadas para cargas de hasta 1.500 kg para extracciones parciales ó 1.200 kg para extracciones completas.
Los troqueles y moldes individuales pueden retirarse de forma segura y sencilla de la parte superior de la estantería mediante una grúa y transportarse a una estación de transferencia para un cambio de troqueles o moldes.
Las extracciones de carga pesada se suministran con dispositivos de bloqueo individuales. Normalmente se instalan en un lado de la izquierda.
Se utilizan diferentes espesores de perfil en función de la capacidad de carga y la profundidad de extensión. Las dimensiones se determinan según las necesidades del cliente.
Ejecuciones especiales para la retirada de la grúa - Sistema de estantes con rodillos
Con los sistemas de estantes con rodillos, los troqueles y moldes pesados (hasta 3.000 kg manualmente, cargas mayores con accionamientos eléctricos) pueden almacenarse cómodamente en los estantes desde arriba utilizando una grúa o una carretilla elevadora.

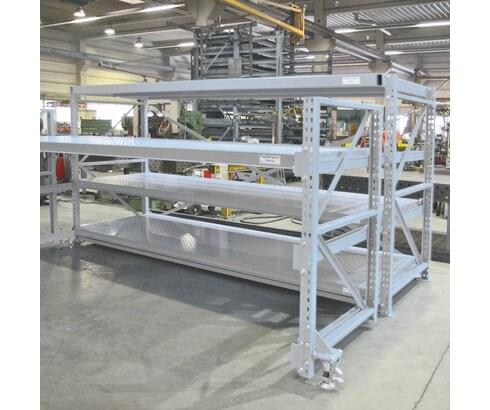

Las guías laterales pueden fijarse de forma rígida. En espacios reducidos, por ejemplo, a lo largo de los caminos, las guías laterales también pueden plegarse en los sistemas de estantes con rodillos.
En función de las necesidades, el nivel de la estantería puede equiparse con un revestimiento de chapa lisa, con bordes como bandeja de goteo de aceite a cualquier altura en uno o varios lados, con esquinas de centrado, carriles de centrado o como rejilla.
