Baureihe
2.2185

Kipp-Zugspannelemente

doppelt wirkend, max. Betriebsdruck 400 bar
Kipp-Zugspannelemente
Downloads
Katalogblatt
DEENFRESIT
Betriebsanleitung
Informationen Baureihe
Beschreibung

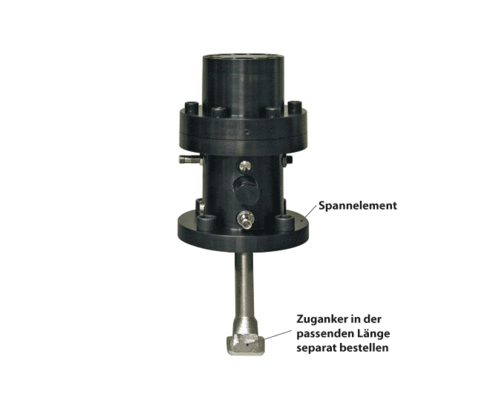

Kipp- Zug-Spannelement 2.2185

doppelt wirkend mit 15° Kippwinkel

Die Hubbewegung des doppelt wirkenden Kolbens wird über den Steuermechanismus in eine Kipp-Hubbewegung des Zugankers umgesetzt. Um das Werkzeug freizugeben schwenkt der Zuganker um 15° aus. Die Spannkraft wird in Axialrichtung des Zugankers auf die Spannstelle übertragen. Spann- und Löseposition werden durch induktive Näherungsschalter überwacht. Temperaturbereich bis 85°C.
Höhere Temperaturen auf Anfrage

Einsatzbereiche

Automatisches Spannen von Werkzeugen am Stößel.



Besondere Merkmale

  • Spannhub 10 mm, dadurch hohe Anpassungsfähigkeit an unterschiedliche Spannrandhöhen
  • hohe Betriebssicherheit durch Positionsüberwachung und automatischen Bewegungsablauf
  • durch Wegkippen des Spannankers keine Störkanten beim Einschieben der Werkzeuge
  • optimale Ausnutzung der Stößelfläche
  • sehr geringer Montageaufwand
  • auch für Nachrüstung bestens geeignet
Kipp-Zug-Spannelement 2.2185
Kipp-Zug-Spannelement 2.2185
Video
Artikel (2)
Typ
Kipp-Zugspannelement (2)
Funktionsweise
doppelt wirkend (2)
max. Betriebsdruck [bar]
400 (2)
Positionskontrolle
mit induktiven Näherungsschaltern (2)
max. Spannkraft [kN]
Schwenkwinkel [°]
15 (2)
Spannrand [mm]
abhängig vom Zuganker (2)
Spann- und Senkhub [mm]
7 (2)
Art.-Nr. CAD-DatenTypFunktionsweisemax. Betriebsdruck [bar]Positionskontrolle
Art.-Nr.
821851000
CAD-Daten
Typ
Kipp-Zugspannelement
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
Positionskontrolle
mit induktiven Näherungsschaltern
Eigenschaften
Art.-Nr.
821861000
CAD-Daten
Typ
Kipp-Zugspannelement
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
Positionskontrolle
mit induktiven Näherungsschaltern
Eigenschaften
Art.-Nr.
821851000
Typ
Kipp-Zugspannelement
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
Positionskontrolle
mit induktiven Näherungsschaltern
max. Spannkraft [kN]
104
Schwenkwinkel [°]
15
Spannrand [mm]
abhängig vom Zuganker
Spann- und Senkhub [mm]
7
Art.-Nr.
821861000
Typ
Kipp-Zugspannelement
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
Positionskontrolle
mit induktiven Näherungsschaltern
max. Spannkraft [kN]
160
Schwenkwinkel [°]
15
Spannrand [mm]
abhängig vom Zuganker
Spann- und Senkhub [mm]
7
Zubehörartikel (2)
Art.-Nr. CAD-Daten Beschreibung
Art.-Nr.
209750024
CAD-Daten
/
Beschreibung
Anschlusskabel, Länge 5,0 m für induktiven Näherungsschalter Stecker 90° abgewinkelt *nach Katalogblatt WZ 2.2185
Art.-Nr.
5700014
CAD-Daten
/
Beschreibung
Anschlußleitung mit Schraubkupplung 5-polig Kabellänge 10 m *nach Katalogblatt WZ 4.2150
Anwendungsbeispiele
Anwendungsbeispiel 1

Kipp-Zug-Spannelement 2.2185

Fehler beim Laden der CAD-Daten. Bitte prüfen Sie Ihre Internetverbindung und versuchen es erneut.
Bitte beachten: Unsere CAD Daten sind in der Regel vereinfachte Daten und geben in erster Linie die Außenkontur und Anschlüsse des Produktes wieder (siehe auch Nutzungsbedingungen). Die genauen Abmessungen mit Toleranzen entnehmen Sie bitte immer dem zugehörigen Katalogblatt, insbesondere die Angaben zu Aufnahmebohrungen oder Anbauteilen wie z. B. Sonderspanneisen.
