Baureihe
2.2480

Blockspannpratzen

mit mechanischer Verriegelung
doppelt wirkend, max. Betriebsdruck 100 bar
Blockspannpratzen
Downloads
Katalogblatt
Betriebsanleitung
Informationen Baureihe
Beschreibung

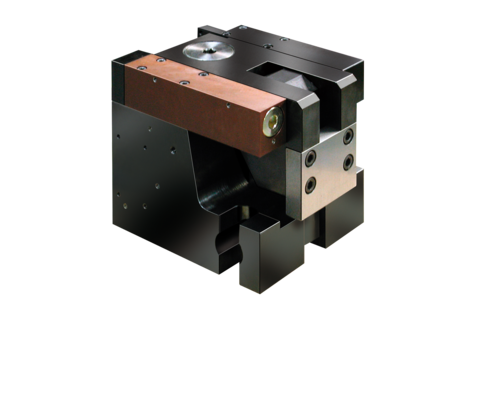

2.2480 Blockspannpratzen

mit mechanischer Verriegelung, doppelt wirkend, max. Betriebsdruck 100 bar



Spannvorgang

Der Spannhebel wird zunächst vom Bewegungskolben in die Spannposition zum Werkzeugspannrand verschoben. Über eine hydraulische Folgesteuerung wird der Spann- und Verriegelungsmechanismus mit Druck beaufschlagt. Nach Aufbau der Spannkraft verriegelt das Spannelement mechanisch selbsthemmend, so dass auch bei Ausfall des Hydraulikdrucks die Spannkraft vollständig erhalten bleibt.



Lösevorgang

Zum Lösen wird der Spann- und Verriegelungsmechanismus hydraulisch entriegelt.
Über die hydraulische Folgesteuerung wird der Bewegungskolben mit Druck beaufschlagt und schiebt den Spannhebel in die Löseposition. Löse- und Spannposition werden mit induktiven Näherungsschaltern überwacht.

Besondere Merkmale

  • kompaktes Gehäuse und hohe Kraftdichte
  • hohe Betriebssicherheit durch Positionsüberwachung und automatischen Bewegungsablauf
  • Selbsthemmung durch mechanische Verriegelung
  • geringer Betriebsdruck von 100 bar
  • einfache Installation



Sonderausführungen auf Anfrage

  • Ausführung und Position der Steckverbindung für die Näherungsschalter
  • Näherungsschalter für Temperaturen bis 120°C
  • Abdeckblech zum besseren Schutz bei sehr hohem Schmutzanfall
  • Spannrandhöhe größer 60 mm
Artikel (4)
Lädt…
Ausführung
mit mechanischer Verriegelung (4)
Funktionsweise
doppelt wirkend (4)
max. Betriebsdruck [bar]
100 (4)
hydraulische Anschlüsse
Rohrgewinde G1/4 (4)
max. Spannkraft [kN}
200 (4)
max. Einsatztemperatur [°C]
70 (4)
Harting Steckverbindung
Art.-Nr. CAD-DatenAusführungFunktionsweisemax. Betriebsdruck [bar]hydraulische Anschlüsse
Art.-Nr.
CAD-Daten
Ausführung
mit mechanischer Verriegelung
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
100
hydraulische Anschlüsse
Rohrgewinde G1/4
Eigenschaften
Art.-Nr.
CAD-Daten
Ausführung
mit mechanischer Verriegelung
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
100
hydraulische Anschlüsse
Rohrgewinde G1/4
Eigenschaften
Art.-Nr.
CAD-Daten
Ausführung
mit mechanischer Verriegelung
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
100
hydraulische Anschlüsse
Rohrgewinde G1/4
Eigenschaften
Art.-Nr.
CAD-Daten
Ausführung
mit mechanischer Verriegelung
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
100
hydraulische Anschlüsse
Rohrgewinde G1/4
Eigenschaften
Lädt…
Art.-Nr.
Ausführung
mit mechanischer Verriegelung
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
100
hydraulische Anschlüsse
Rohrgewinde G1/4
max. Spannkraft [kN}
200
max. Einsatztemperatur [°C]
70
Harting Steckverbindung
ohne
Art.-Nr.
Ausführung
mit mechanischer Verriegelung
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
100
hydraulische Anschlüsse
Rohrgewinde G1/4
max. Spannkraft [kN}
200
max. Einsatztemperatur [°C]
70
Harting Steckverbindung
links montiert
Art.-Nr.
Ausführung
mit mechanischer Verriegelung
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
100
hydraulische Anschlüsse
Rohrgewinde G1/4
max. Spannkraft [kN}
200
max. Einsatztemperatur [°C]
70
Harting Steckverbindung
rechts montiert
Art.-Nr.
Ausführung
mit mechanischer Verriegelung
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
100
hydraulische Anschlüsse
Rohrgewinde G1/4
max. Spannkraft [kN}
200
max. Einsatztemperatur [°C]
70
Harting Steckverbindung
hinten montiert
Anwendungsbeispiele

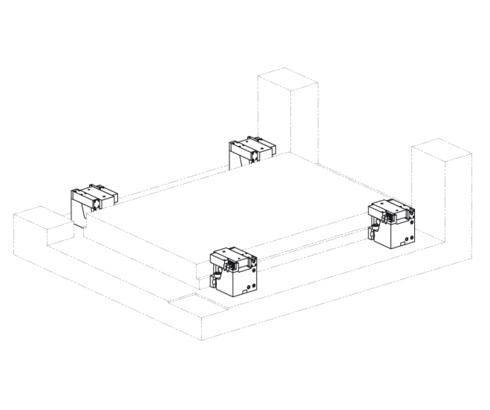

Anwendungsbeispiel 1

mit 4 Blockspannpratzen 2.2480

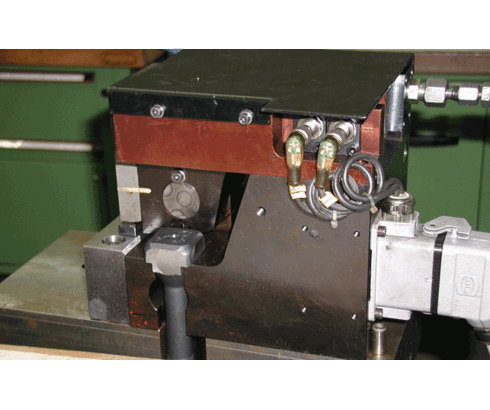

Anwendungsbeispiel 2

Blockspannpratze 2.2480
