Serie
3.2130

Cilindro a pistone cavo

a semplice effetto, bloccaggio idraulico - sbloccaggio a molla
max. forza di bloccaggio da 60 a 104 kN
max. pressione d’esercizio 400 bar
Cilindro a pistone cavo
Downloads
Tabella di catalogo
DEENFRESIT
Istruzioni per l’uso
A richiesta.
Informazioni serie
Descrizione

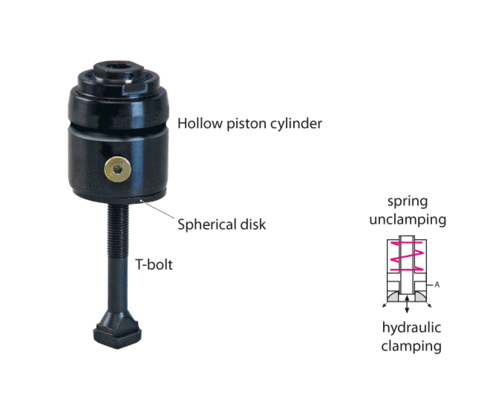

3.2130 Cilindro a pistone cavo

Posizionamento manuale dell’elemento sul bordo di bloccaggio dello stampo.
Bloccaggio tramite alimentazione del pistone con un fluido in pressione e sbloccaggio tramite forza della molla. Grazie al tirante per cava a T lo stampo viene bloccato contro la superficie di bloccaggio dello slittone della pressa e/o della tavola della pressa.

Impiego
Questi cilindri a pistone cavo vengono impiegati per il bloccaggio ed il fissaggio su macchine e impianti, sulla tavola e sullo slittone delle presse.
Grazie alla loro costruzione maneggevole e compatta, i cilindri a pistone cavo sono particolarmente adatti per applicazioni dove lo spazio è limitato.
L’impiego è possibile con temperature ambiente massime fino a 120° C.


Vantaggi

  • Adeguamento ottimale alla superficie di bloccaggio grazie alla rondella sferica
  • Tirante per cava a T fissato contro lo svitamento
  • Trasmissione ideale della forza
  • Struttura maneggevole e compatta con scanalature per l’impugnatura
  • Ampia corsa di bloccaggio
  • Nessun ingombro all'inserimento degli stampi
  • Facilità di allestimento a posteriori
  • Pistone, temprato e rettificato
  • Installazione molto semplice
  • Limitazione della corsa caricabile con la forza massima

Varianti di cilindri a pistone cavo

Variante con corsa totale di 20 mm
Adattamento ottimale a differenti altezze del bordo di bloccaggio degli stampi grazie ad una corsa totale più elevata pari a 20 mm (corsa totale ancora maggiore a richiesta). Caratteristiche tecniche, forze di bloccaggio e dimensioni corrispondono alla versione standard.

Variante con quota di bloccaggio variabile
Adattamento regolabile liberamente e in modo flessibile a differenti altezze del bordo di bloccaggio degli stampi con uno spostamento rapido e semplice del tirante tramite controdado. Il tirante in questa versione viene inserito attraverso il cilindro a pistone cavo e viene fissato, grazie al controdado, alla quota di registrazione corretta.
Il cilindro in questa versione ha un foro passante anziché una filettatura. La realizzazione tecnica, le forze di bloccaggio e le dimensioni corrispondono alla versione standard.

Articolo (22)
versione
corsa [mm]
come funziona
semplice effetto con ritorno a molla (22)
max. press. esercizio [bar]
400 (22)
max. forza traente [kN}
principio di bloccaggio
bloccaggio idraulico - sbloccaggio a molla (22)
foro passante Ø [mm]
rondella sferica
No. ord. Files CADversionecorsa [mm]come funzionamax. press. esercizio [bar]
No. ord.
821320132
Files CAD
versione
con filettatura interna
corsa [mm]
8
come funziona
semplice effetto con ritorno a molla
max. press. esercizio [bar]
400
Proprietà
No. ord.
821321432
Files CAD
versione
con tiranti con tassello a T
corsa [mm]
8
come funziona
semplice effetto con ritorno a molla
max. press. esercizio [bar]
400
Proprietà
No. ord.
821330132
Files CAD
versione
con filettatura interna
corsa [mm]
8
come funziona
semplice effetto con ritorno a molla
max. press. esercizio [bar]
400
Proprietà
No. ord.
821331632
Files CAD
versione
con tiranti con tassello a T
corsa [mm]
8
come funziona
semplice effetto con ritorno a molla
max. press. esercizio [bar]
400
Proprietà
No. ord.
821340102
Files CAD
versione
con filettatura interna
corsa [mm]
12
come funziona
semplice effetto con ritorno a molla
max. press. esercizio [bar]
400
Proprietà
No. ord.
821340132
Files CAD
versione
con filettatura interna
corsa [mm]
12
come funziona
semplice effetto con ritorno a molla
max. press. esercizio [bar]
400
Proprietà
No. ord.
821341102
Files CAD
versione
con filettatura interna
corsa [mm]
12
come funziona
semplice effetto con ritorno a molla
max. press. esercizio [bar]
400
Proprietà
No. ord.
821341122
Files CAD
versione
con filettatura interna
corsa [mm]
6
come funziona
semplice effetto con ritorno a molla
max. press. esercizio [bar]
400
Proprietà
No. ord.
821341132
Files CAD
versione
con filettatura interna
corsa [mm]
12
come funziona
semplice effetto con ritorno a molla
max. press. esercizio [bar]
400
Proprietà
No. ord.
821341802
Files CAD
versione
con tiranti con tassello a T
corsa [mm]
12
come funziona
semplice effetto con ritorno a molla
max. press. esercizio [bar]
400
Proprietà
No. ord.
821320132
versione
con filettatura interna
corsa [mm]
8
come funziona
semplice effetto con ritorno a molla
max. press. esercizio [bar]
400
max. forza traente [kN}
30
principio di bloccaggio
bloccaggio idraulico - sbloccaggio a molla
foro passante Ø [mm]
M12
rondella sferica
senza
No. ord.
821321432
versione
con tiranti con tassello a T
corsa [mm]
8
come funziona
semplice effetto con ritorno a molla
max. press. esercizio [bar]
400
max. forza traente [kN}
30
principio di bloccaggio
bloccaggio idraulico - sbloccaggio a molla
foro passante Ø [mm]
per cava a T 14 mm
rondella sferica
senza
No. ord.
821330132
versione
con filettatura interna
corsa [mm]
8
come funziona
semplice effetto con ritorno a molla
max. press. esercizio [bar]
400
max. forza traente [kN}
40
principio di bloccaggio
bloccaggio idraulico - sbloccaggio a molla
foro passante Ø [mm]
M14
rondella sferica
senza
No. ord.
821331632
versione
con tiranti con tassello a T
corsa [mm]
8
come funziona
semplice effetto con ritorno a molla
max. press. esercizio [bar]
400
max. forza traente [kN}
40
principio di bloccaggio
bloccaggio idraulico - sbloccaggio a molla
foro passante Ø [mm]
per cava a T 16 mm
rondella sferica
senza
No. ord.
821340102
versione
con filettatura interna
corsa [mm]
12
come funziona
semplice effetto con ritorno a molla
max. press. esercizio [bar]
400
max. forza traente [kN}
60
principio di bloccaggio
bloccaggio idraulico - sbloccaggio a molla
foro passante Ø [mm]
M16
rondella sferica
con
No. ord.
821340132
versione
con filettatura interna
corsa [mm]
12
come funziona
semplice effetto con ritorno a molla
max. press. esercizio [bar]
400
max. forza traente [kN}
60
principio di bloccaggio
bloccaggio idraulico - sbloccaggio a molla
foro passante Ø [mm]
M16
rondella sferica
senza
No. ord.
821341102
versione
con filettatura interna
corsa [mm]
12
come funziona
semplice effetto con ritorno a molla
max. press. esercizio [bar]
400
max. forza traente [kN}
60
principio di bloccaggio
bloccaggio idraulico - sbloccaggio a molla
foro passante Ø [mm]
M20
rondella sferica
con
No. ord.
821341122
versione
con filettatura interna
corsa [mm]
6
come funziona
semplice effetto con ritorno a molla
max. press. esercizio [bar]
400
max. forza traente [kN}
60
principio di bloccaggio
bloccaggio idraulico - sbloccaggio a molla
foro passante Ø [mm]
M20
rondella sferica
senza
No. ord.
821341132
versione
con filettatura interna
corsa [mm]
12
come funziona
semplice effetto con ritorno a molla
max. press. esercizio [bar]
400
max. forza traente [kN}
60
principio di bloccaggio
bloccaggio idraulico - sbloccaggio a molla
foro passante Ø [mm]
M20
rondella sferica
senza
No. ord.
821341802
versione
con tiranti con tassello a T
corsa [mm]
12
come funziona
semplice effetto con ritorno a molla
max. press. esercizio [bar]
400
max. forza traente [kN}
60
principio di bloccaggio
bloccaggio idraulico - sbloccaggio a molla
foro passante Ø [mm]
per cava a T 18 mm
rondella sferica
con
Articoli accessori (27)
No. ord. Files CAD Descrizione
No. ord.
2753140
Files CAD
/
Descrizione
Supporto senza distanziale per cave a T 14 mm *secondo la tabella di catalogo WZ 3.2130
No. ord.
2753160
Files CAD
/
Descrizione
Supporto senza barra distanziatrice per cave a T 16 mm *secondo la tabella di catalogo WZ 3.2130
No. ord.
2753180
Files CAD
/
Descrizione
Bracket with spacer bar for T-slot 18 mm *as per catalogue sheet WZ 3.2130
No. ord.
2753220
Files CAD
Descrizione
Bracket to accommodate a spring clamping cylinder without spacer bar for T-slot 22 mm *as per catalogue sheet WZ 3.1403
No. ord.
2753280
Files CAD
Descrizione
Bracket to accommodate a spring clamping cylinder without spacer bar for T-slot 28 mm *as per catalogue sheet WZ 3.1403
No. ord.
2753360
Files CAD
/
Descrizione
Bracket with spacer bar for T-slot 36 mm *as per catalogue sheet WZ 3.2130
No. ord.
5700022
Files CAD
/
Descrizione
T-bolt for T-slot 18 mm M16 x 160 mm long *as per catalogue sheet WZ 3.2130
No. ord.
5700023
Files CAD
/
Descrizione
T-bolt for T-slot 22 mm M20 x 200 mm long *as per catalogue sheet WZ 3.2130
No. ord.
5700024
Files CAD
/
Descrizione
T-bolt for T-slot 28 mm M24 x 250 mm long *as per catalogue sheet WZ 3.2130
No. ord.
5700048
Files CAD
/
Descrizione
T-bolt for T-slot 36 mm M30 x 250 mm long *as per catalogue sheet WZ 3.2130
Esempi d'impiego
Esempio di impiego 1

Cilindro a pistone cavo 3.2130
Utilizzo di cilindri a pistone cavo sullo slittone della pressa

Esempio di impiego 2

Cilindro a pistone cavo 3.2130
Utilizzo di 32 cilindri a pistone cavo in una pressa.
Riduzione dei tempi di allestimento del 30%.

Esempio di impiego 3

Cilindro a pistone cavo 3.2130
Versione "L
