Chariot pour changement d'outils RWA 1600
avec poste d'accostage de sécurité
capacité de charge maxi. 1.000 kg
avec plateforme de levage électro-hydraulique, table pour changement d’outils
et tasseaux à billes hydrauliques, capacité de charge maxi. 1600 kg
Application
Le chariot pour changement d’outils RWA est utilisé pour le transport et le changement des outils de presse (découpe, emboutissage, estampage, etc.), ainsi que des moules à injection et de fonderie jusqu’à un poids de 1600 kg.
Description

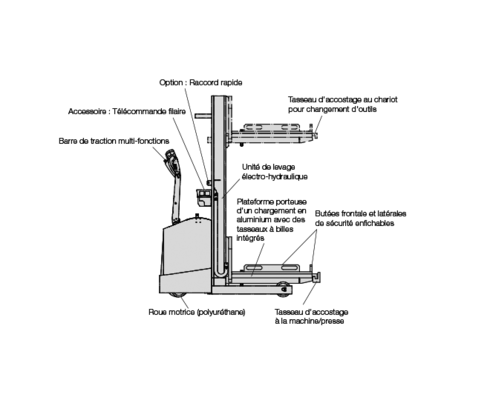

Le chariot pour changement d’outils RWA est un chariot de levage à commande électrique, spécialement équipé pour le transport et le changement d’outils. La plateforme de levage électro-hydraulique est dessinée comme table pour changement d’outils qui facilite l’insertion manuelle des outils sur la table de presse. Pendant le transport, les tasseaux à billes sont toujours abaissés ainsi l'outil est protégé contre tout déplacement. Un circuit de sécurité garantit que le déplacement du chariot pour changement d'outils est seulement possible si les tasseaux à billes sont abaissés.
En plus, l’outil est assuré sur la plateforme de levage par des butées frontale et latérales de sécurité enfichables. Pour la transmission de l’outil à la presse, la plateforme de levage est équipé d’une saillie.
Versions
Le chariots pour changement d'outils RWA est disponible avec 4, 6 ou 8 tasseaux à billes et des dimensions de table différentes.
Alimentation en énergie
L’alimentation en énergie de l’entraînement de roulement, de la plateforme de levage et des tasseaux à billes se fait par une batterie intégrée 24 V C.C. avec 240 Ah.
Cette batterie peut être complètement chargée par le chargeur fourni dans 12 heures. Marche à basse vitesse automatique en cas de charge faible de la batterie ainsi que coupure de levage automatique en cas de décharge continue. La performance maximale avec charge maximale s’élève à environ 3 heures.
Avantages
- Transport sûre et doux d’outils lourds
- Changement rapide des outils
- Table pour changement d’outils intégrée avec tasseaux à billes hydrauliques
- Sécurité élevée par tasseaux d’accostage et tasseaux à billes à abaissables
- Protection contre la chute de l'outil par des butées latérales enfichées et sécurisées
- Manipulation simple et central avec barre de traction multi-fonctions
- Affichage multi-fonctions à la barre de traction
- Technique automobile robuste
- Construction modulaire avec entraînement Standard
Référence | Données CAO | course [mm] | série | capacité de charge maxi. [kg] | entraînement | |
---|---|---|---|---|---|---|
Référence
|
Caractéristiques
| |||||
Référence
|
Caractéristiques
| |||||
Référence
|
Caractéristiques
| |||||
Référence
|
Caractéristiques
| |||||
Référence
|
Caractéristiques
| |||||
Référence
|
Caractéristiques
|
Référence | Données CAO | Description |
---|---|---|
Référence
|
Description
Tasseau d’accostage pour la fixation
au chariot pour changement d'outils RWA
*selon le feuillet WZ 8.8902 du catalogue
|
|
Référence
|
Description
Tasseau d’accostage pour la fixation
à la machine
*selon le feuillet WZ 8.8902 du catalogue
|
|
Référence
|
Description
Chargeur de batterie E 230 G
temps de chargement : 12 h
type de protection : IP 21
*selon le feuillet WZ 8.8902 du catalogue
|
|
Référence
|
Description
Télécommande filaire
pour changement d'outils RWA
avec les fonctions :
- levage/descente
- déplacement : avant/arrière
- arrêt d’urgence
*selon le feuillet WZ 8.8902 du catalogue
|
