Series

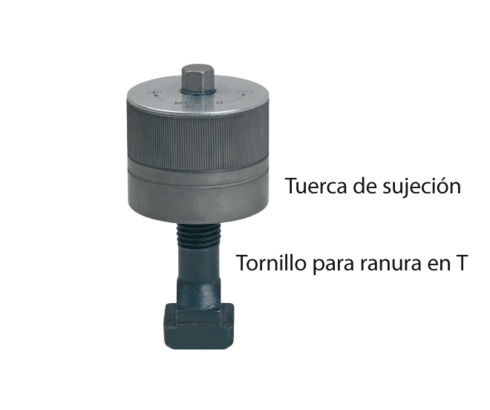

Tuercas de sujeción mecánica

con orificio roscado ciego, sin indicación de la fuerza de sujeción

Descargas

Hoja del catálogo

ES DE EN FR IT

Instrucciones de servicio

Informaciones de la serie

Descripción

6.2275 Tuercas de sujeción mecánica

Después de aproximar la tuerca de sujeción manualmente al borde de sujeción, se realiza el pretensado del engranaje planetario integrado y del juego de muelles de platillos girando el hexágono exterior. Como resultado de la transmisión del engranaje, el par de apriete se multiplica varias veces. Para garantizar de forma fiable la fuerza de sujeción necesaria, recomendamos utilizar una llave dinamométrica.

Aplicación

Blocaje y fijación de troqueles, moldes, estampas etc. en la mesa inferior y en la superior
Cuando se requiere la máxima fuerza de sujeción en el mínimo espacio
Cuando no se dispone de ninguna central hidráulica
Dónde se desea el blocaje sin aceite

Artículos (12)

Cantidad

Referencia	Datos CAD	tipo	fuerza máx. de sujeción [kN]	indicación de la fuerza de sujeción	ranura en T según DIN 650
Referencia 2275716	Datos CAD	tipo tuerca de sujeción con taladro roscado ciego	fuerza máx. de sujeción [kN] 60	indicación de la fuerza de sujeción sin	ranura en T según DIN 650 18	Propiedades
Referencia 2275720	Datos CAD	tipo tuerca de sujeción con taladro roscado ciego	fuerza máx. de sujeción [kN] 60	indicación de la fuerza de sujeción sin	ranura en T según DIN 650 22	Propiedades
Referencia 2275816	Datos CAD	tipo tuerca de sujeción con taladro roscado ciego	fuerza máx. de sujeción [kN] 60	indicación de la fuerza de sujeción sin	ranura en T según DIN 650 18	Propiedades
Referencia 2275820	Datos CAD	tipo tuerca de sujeción con taladro roscado ciego	fuerza máx. de sujeción [kN] 60	indicación de la fuerza de sujeción sin	ranura en T según DIN 650 22	Propiedades
Referencia 2276724	Datos CAD	tipo tuerca de sujeción con taladro roscado ciego	fuerza máx. de sujeción [kN] 100	indicación de la fuerza de sujeción sin	ranura en T según DIN 650 28	Propiedades
Referencia 2276824	Datos CAD	tipo tuerca de sujeción con taladro roscado ciego	fuerza máx. de sujeción [kN] 100	indicación de la fuerza de sujeción sin	ranura en T según DIN 650 28	Propiedades
Referencia 2277730	Datos CAD	tipo tuerca de sujeción con taladro roscado ciego	fuerza máx. de sujeción [kN] 150	indicación de la fuerza de sujeción sin	ranura en T según DIN 650 36	Propiedades
Referencia 2277736	Datos CAD	tipo tuerca de sujeción con taladro roscado ciego	fuerza máx. de sujeción [kN] 150	indicación de la fuerza de sujeción sin	ranura en T según DIN 650 42	Propiedades
Referencia 2277830	Datos CAD	tipo tuerca de sujeción con taladro roscado ciego	fuerza máx. de sujeción [kN] 150	indicación de la fuerza de sujeción sin	ranura en T según DIN 650 36	Propiedades
Referencia 2277836	Datos CAD	tipo tuerca de sujeción con taladro roscado ciego	fuerza máx. de sujeción [kN] 150	indicación de la fuerza de sujeción sin	ranura en T según DIN 650 42	Propiedades

Ejemplos de aplicación

Ejemplo de aplicación 1

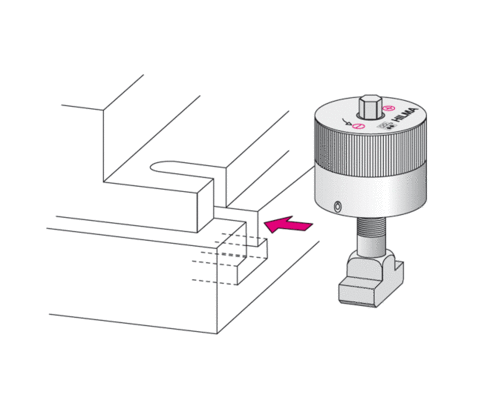

Tuerca de sujeción 6.2275, mecánica

Ejemplo de aplicación 2

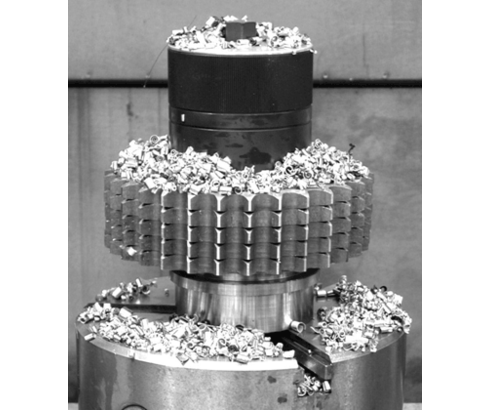

Tuerca de sujeción 6.2275 para el blocaje de ruedas de cadena durante trabajos de fresado.
