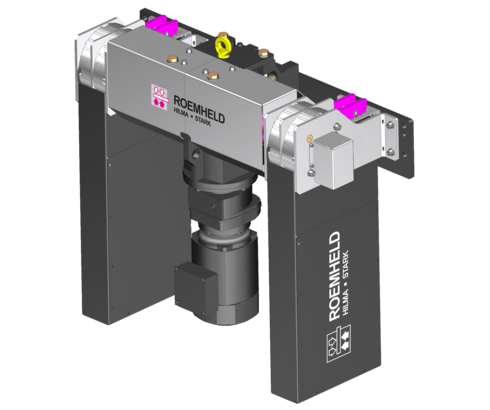

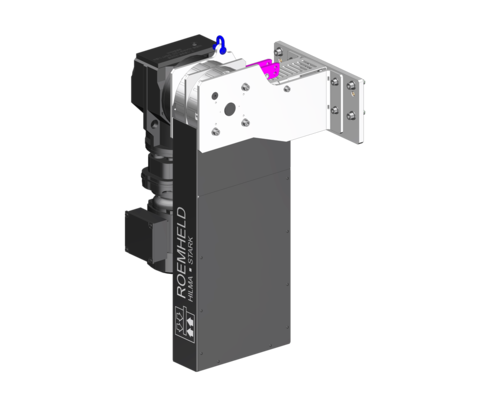

Sistema directo de cadena de empuje con sistema Push-Pull

con accionamiento eléctrico, con accionamiento por cadena de empuje,
peso del troquel hasta 40 t

Aplicación

El sistema directo de cadena de empuje se adapta directamente a la prensa y permite el
manejo rápido de troqueles pesados sin mayor esfuerzo. El sistema directo de cadena de empuje se monta fácilmente y ahorrando espacio, con lo cual resulta ideal para retroinstalación y nuevas construcciones.


Ventajas

• Cambio seguro y cuidadoso de troqueles y moldes pesados
• Requiere muy poco espacio
• La ubicación detrás de la prensa optimiza el aprovechamiento de las superficies no utilizadas (la prensa permanece accesible desde delante)
• Permite alcanzar grados de automatización elevados
• Combinable con la tecnología de cambio existente
• Dos variantes de mando con numerosas opciones
• Estructura modular
• Manejo sencillo mediante control remoto
• Motor reductor de engranajes cónicos

Descripción

El sistema directo de cadena de empuje posibilita el cambio seguro del troquel sin que ningún empleado deba estar presente en la zona de peligro. El sistema de cadena de tracción y de empuje integrado permite al usuario retraer y extender automáticamente el troquel o molde con solo pulsar un botón. En el proceso, los troqueles o moldes se mueven a 33 mm/s. El desplazamiento en marcha lenta permite posicionar con exactitud los troqueles o moldes en la mesa de la prensa. Con posibilidad de integración directa en el mando de la máquina, o pueden implementarse distintos grados de automatización
mediante dos variantes de mando opcionales. El sistema directo de cadena de empuje permite la combinación de diferentes sistemas de cambio ocupando un espacio de montaje mínimo.

Funcionamiento

El sistema directo de cadena de empuje se instala en la parte posterior de la mesa de la
máquina. Se acopla el troquel a la cadena de empuje mediante un adaptador de troquel.
El sistema directo de cadena de empuje permite al usuario introducir, posicionar y extraer automáticamente el troquel pulsando los botones de un mando a distancia separado. Además, se pueden integrar en el mando sensores para determinar la posición del troquel con precisión milimétrica y posibles topes mediante un codificador absoluto.
