Series

Elementos de sujeción giratorios a tracción

electro-mecánico, con auto-retención, con control de posición
fuerza de sujeción 70, 120 y 160 kN
carrera de sujeción hasta 15 mm

Descargas

Hoja del catálogo

DE EN FR ES IT

Instrucciones de servicio

Informaciones de la serie

Descripción

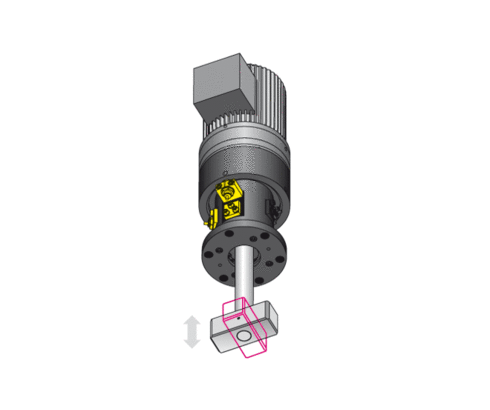

5.2640 Elementos de sujeción giratorios a tracción

El movimiento giratorio del motor se traduce mediante un reductor Flexspline y una tuerca de husillo en un movimiento de giro y de carrera del tirante de tracción. Para realizar el blocaje, el tirante de tracción gira 90º a partir de la posición de desblocaje y es traccionado contra el punto de sujeción. La fuerza de sujeción, la posición de blocaje y desblocaje son controladas por contactos inductivos. La fuerza de sujeción se mantiene gracias a sus cualidades de auto-retención mecánica.

Artículos (2)

Cantidad

Referencia	Datos CAD	tipo	fuerza máx. de sujeción [kN]	particularidad	control de posición
Referencia 826430101	Datos CAD	tipo elemento de sujeción giratorio a tracción	fuerza máx. de sujeción [kN] 70	particularidad tirante con movimiento de giro y de carrera	control de posición con	Propiedades
Referencia 826460101	Datos CAD	tipo elemento de sujeción giratorio a tracción	fuerza máx. de sujeción [kN] 160	particularidad tirante con movimiento de giro y de carrera	control de posición con	Propiedades

Ejemplos de aplicación

Elementos de sujeción giratorios a tracción 5.2640

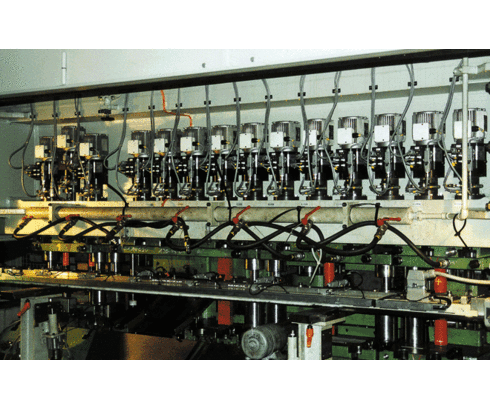

Utilización de elementos de sujeción giratorios a tracción electromecánicos en una prensa escalonada
