Elementos de sujeción en forma de cuña para borde de sujeción recto

doble efecto, blocaje y desblocaje hidráulicos,
fuerza de sujeción de 25 hasta 120 kN, sin y con control de posición
Elemento de sujeción en forma de cuña de doble efecto para el blocaje de troqueles sobre la mesa inferior y superior de la prensa o de moldes en las máquinas de moldeo y en máquinas o instalaciones.
El elemento de sujeción en forma de cuña consiste de un cilindro hidráulico tipo bloque en unión con una corredera de sujeción mecánica partida.

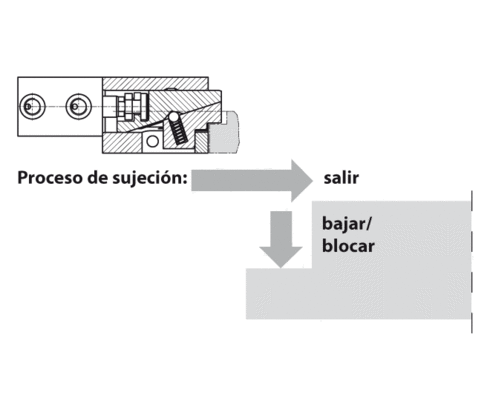

En el proceso de blocaje, el bulón de sujeción con la corredera realiza primero una carrera en vacío. Una vez alcanzado el tope interno, la corredera de sujeción desciende sobre el borde de sujeción. El ángulo de la corredera de sujeción se ha escogido de manera que, a pesar del cierre por fricción existente en el elemento, la presión hidráulica necesaria para el blocaje sea igual que la necesaria para el desblocaje.
Dado que la fuerza de sujeción se aplica verticalmente sobre el punto de sujeción, no se produce ninguna fuerza transversal.
El elemento de sujeción en forma de cuña se puede suministrar con y sin control de la posición.

Características especiales

• no se produce retroceso del bulón de sujeción en caso de pérdida de presión
• tamaños de 25 kN, 50 kN y 100 kN
• elevada seguridad de funcionamiento gracias al control de la posición y el desarrollo automático del movimiento
• construcción muy robusta y compacta
• Ejecuciones especiales sobre demanda
• elemento de sujeción probado con elevado estándar de seguridad y prolongada vida útil
• cambio libre de moldes y troqueles gracias al retroceso de los bulones de sujeción
