Baureihe
2.2405

Keilspannelemente für schrägen Spannrand

doppelt wirkend, max. Spannkraft 25 bis 630 kN
mit Verriegelungsbolzen, ohne und mit Positionskontrolle seitlich
Keilspannelemente für schrägen Spannrand
Downloads
Katalogblatt
DEENFRESIT
Betriebsanleitung
Informationen Baureihe
Beschreibung

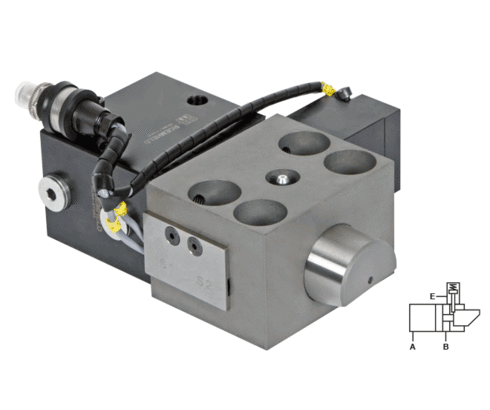

2.2405 Keilspannelement

mit Verriegelungsbolzen, ohne und mit Positionskontrolle seitlich

Der Spannbolzen des Keilspanners wird durch einen zusätzlichen Verriegelungszylinder gegen Zurückfahren gesichert.
Ein Verlassen der Spannposition ist nur durch ein Entriegeln des Verriegelungsbolzens möglich.

Artikel (14)
Typ
Keilspannelement (14)
Ausführung
mit Verriegelungsbolzen (14)
Funktionsweise
doppelt wirkend (14)
für Spannrand
schräg (14)
Positionskontrolle
max Spannkraft [kN]
max zulässige Betriebskraft [kN]
max Temperatur [°C]
max Betriebsdruck [bar]
Art.-Nr. CAD-DatenTypAusführungFunktionsweisefür Spannrand
Art.-Nr.
824031500
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Verriegelungsbolzen
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
824033000
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Verriegelungsbolzen
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
824041500
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Verriegelungsbolzen
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
824043000
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Verriegelungsbolzen
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
824051500
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Verriegelungsbolzen
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
824053000
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Verriegelungsbolzen
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
824061500
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Verriegelungsbolzen
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
824063000
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Verriegelungsbolzen
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
824071500
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Verriegelungsbolzen
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
824073000
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Verriegelungsbolzen
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
824031500
Typ
Keilspannelement
Ausführung
mit Verriegelungsbolzen
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
ohne
max Spannkraft [kN]
25
max zulässige Betriebskraft [kN]
35
max Temperatur [°C]
160
max Betriebsdruck [bar]
350
Art.-Nr.
824033000
Typ
Keilspannelement
Ausführung
mit Verriegelungsbolzen
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, seitlich
max Spannkraft [kN]
25
max zulässige Betriebskraft [kN]
35
max Temperatur [°C]
100
max Betriebsdruck [bar]
350
Art.-Nr.
824041500
Typ
Keilspannelement
Ausführung
mit Verriegelungsbolzen
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
ohne
max Spannkraft [kN]
50
max zulässige Betriebskraft [kN]
65
max Temperatur [°C]
160
max Betriebsdruck [bar]
275
Art.-Nr.
824043000
Typ
Keilspannelement
Ausführung
mit Verriegelungsbolzen
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, seitlich
max Spannkraft [kN]
50
max zulässige Betriebskraft [kN]
65
max Temperatur [°C]
100
max Betriebsdruck [bar]
275
Art.-Nr.
824051500
Typ
Keilspannelement
Ausführung
mit Verriegelungsbolzen
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
ohne
max Spannkraft [kN]
100
max zulässige Betriebskraft [kN]
130
max Temperatur [°C]
160
max Betriebsdruck [bar]
350
Art.-Nr.
824053000
Typ
Keilspannelement
Ausführung
mit Verriegelungsbolzen
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, seitlich
max Spannkraft [kN]
100
max zulässige Betriebskraft [kN]
130
max Temperatur [°C]
100
max Betriebsdruck [bar]
350
Art.-Nr.
824061500
Typ
Keilspannelement
Ausführung
mit Verriegelungsbolzen
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
ohne
max Spannkraft [kN]
160
max zulässige Betriebskraft [kN]
210
max Temperatur [°C]
160
max Betriebsdruck [bar]
350
Art.-Nr.
824063000
Typ
Keilspannelement
Ausführung
mit Verriegelungsbolzen
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, seitlich
max Spannkraft [kN]
160
max zulässige Betriebskraft [kN]
210
max Temperatur [°C]
100
max Betriebsdruck [bar]
350
Art.-Nr.
824071500
Typ
Keilspannelement
Ausführung
mit Verriegelungsbolzen
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
ohne
max Spannkraft [kN]
250
max zulässige Betriebskraft [kN]
320
max Temperatur [°C]
160
max Betriebsdruck [bar]
350
Art.-Nr.
824073000
Typ
Keilspannelement
Ausführung
mit Verriegelungsbolzen
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, seitlich
max Spannkraft [kN]
250
max zulässige Betriebskraft [kN]
320
max Temperatur [°C]
100
max Betriebsdruck [bar]
350
Zubehörartikel (9)
Art.-Nr. CAD-Daten Beschreibung
Art.-Nr.
3300285
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 A 12 x 12 mm *nach Katalogblatt B1.738
Art.-Nr.
3300287
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 A 17 x 16 mm nach Katalogblatt B1.738
Art.-Nr.
3300288
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 A 21 x 20 mm nach Katalogblatt B1.738
Art.-Nr.
3300289
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 A 26 x 20 mm nach Katalogblatt B1.738
Art.-Nr.
3300420
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 32 x 25 mm *nach Katalogblatt WZ 2.2401
Art.-Nr.
3300430
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 38 x 30 mm *nach Katalogblatt WZ 2.2401
Art.-Nr.
3300440
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 44 x 30 mm *nach Katalogblatt WZ 2.2401
Art.-Nr.
5700013
CAD-Daten
/
Beschreibung
Anschlußleitung mit Schraubkupplung 5-polig Kabellänge 5 m *nach Katalogblatt WZ 4.2150
Art.-Nr.
5700014
CAD-Daten
/
Beschreibung
Anschlußleitung mit Schraubkupplung 5-polig Kabellänge 10 m *nach Katalogblatt WZ 4.2150
