Elementi a cuneo per bordo di bloccaggio diritto

a doppio effetto, forza di esercizio da 35 a 120 kN,
bloccaggio e sbloccaggio idraulico, senza e con controllo di posizione

Gli elementi di bloccaggio a cuneo a doppio effetto sono adatti per il bloccaggio sicuro di stampi con bordo di fissaggio diritto sulla tavola e sullo slittone della pressa oppure per stampi in macchine per stampaggio a iniezione con griglia di fissaggio Euromap.

Gli elementi di bloccaggio a cuneo sono costituiti da un cilindro a basetta idraulico in collegamento flottante con un perno di bloccaggio meccanico.

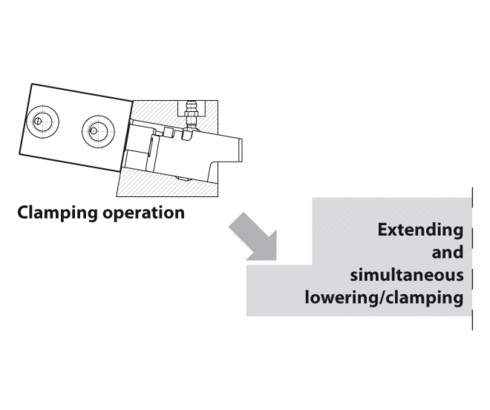

Durante il processo di bloccaggio il perno di bloccaggio inclinato di 5° esegue la corsa a vuoto e contemporaneamente la corsa di bloccaggio. Il perno di bloccaggio si abbassa assialmente verso il bordo di fissaggio fino a bloccarlo. L’angolo di 5° del corpo è stato scelto in modo che la pressione idraulica risulti sufficiente anche per lo sbloccaggio, nonostante il collegamento per attrito presente sul bordo di fissaggio.
Poiché la forza di bloccaggio viene applicata assialmente rispetto al punto di bloccaggio, si presentano forze trasversali modeste.
L’elemento di bloccaggio a cuneo è disponibile con e senza controllo della posizione.

Vantaggi

• Bloccaggio sicuro degli stampi con bordo di fissaggio diritto
• Forze trasversali assorbite dalle bussole di foratura
• Elevata sicurezza di funzionamento grazie al controllo di posizione ed alla sequenza di movimento automatica
• Struttura molto robusta e compatta
• Elemento di bloccaggio con elevato standard di sicurezza e lunga durata
• Cambio di matrici e stampi libero grazie alla retrazione a scomparsa del perno di bloccaggio
• Ingombro ridotto grazie a controlli di  posizione senza sporgenza laterale

Versioni

• senza controllo di posizione temperatura max.: 160 °C  (300 °C a richiesta)
• con controllo di posizione laterale temperatura max.: 100 °C
