Serie

Dado di bloccaggio, meccanico

con foro filettato cieco, senza indicazione della forza di bloccaggio

Downloads

Tabella di catalogo

IT DE EN ES FR

Istruzioni per l’uso

Informazioni serie

Descrizione

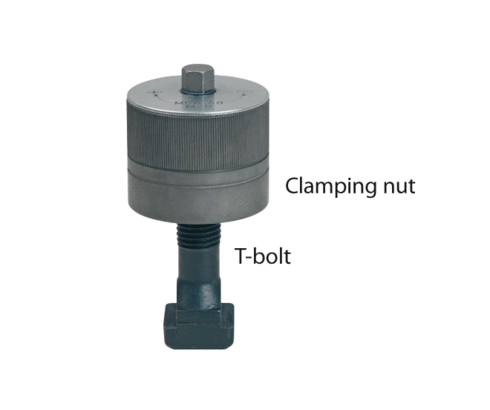

6.2275 Dado di bloccaggio, meccanico con foro filettato cieco, senza indicazione della forza di bloccaggio

Dopo l'accostamento manuale del dado di bloccaggio contro il bordo di bloccaggio, ruotando la vite ad esagono esterno l’ingranaggio planetario viene azionato.
Come risultato del rapporto di trasmissione, la coppia di serraggio viene moltiplicata. Per garantire in modo affidabile la forza di bloccaggio necessaria, si consiglia di utilizzare una chiave dinamometrica.

Articolo (12)

Quantità

No. ord.	Files CAD	tipo	forza max. di bloccaggio [kN]	indicazione della forza di bloccaggio	cava a T secondo DIN 650
No. ord. 2275716	Files CAD	tipo dado di bloccaggio con foro filettato cieco	forza max. di bloccaggio [kN] 60	indicazione della forza di bloccaggio senza	cava a T secondo DIN 650 18	Proprietà
No. ord. 2275720	Files CAD	tipo dado di bloccaggio con foro filettato cieco	forza max. di bloccaggio [kN] 60	indicazione della forza di bloccaggio senza	cava a T secondo DIN 650 22	Proprietà
No. ord. 2275816	Files CAD	tipo dado di bloccaggio con foro filettato cieco	forza max. di bloccaggio [kN] 60	indicazione della forza di bloccaggio senza	cava a T secondo DIN 650 18	Proprietà
No. ord. 2275820	Files CAD	tipo dado di bloccaggio con foro filettato cieco	forza max. di bloccaggio [kN] 60	indicazione della forza di bloccaggio senza	cava a T secondo DIN 650 22	Proprietà
No. ord. 2276724	Files CAD	tipo dado di bloccaggio con foro filettato cieco	forza max. di bloccaggio [kN] 100	indicazione della forza di bloccaggio senza	cava a T secondo DIN 650 28	Proprietà
No. ord. 2276824	Files CAD	tipo dado di bloccaggio con foro filettato cieco	forza max. di bloccaggio [kN] 100	indicazione della forza di bloccaggio senza	cava a T secondo DIN 650 28	Proprietà
No. ord. 2277730	Files CAD	tipo dado di bloccaggio con foro filettato cieco	forza max. di bloccaggio [kN] 150	indicazione della forza di bloccaggio senza	cava a T secondo DIN 650 36	Proprietà
No. ord. 2277736	Files CAD	tipo dado di bloccaggio con foro filettato cieco	forza max. di bloccaggio [kN] 150	indicazione della forza di bloccaggio senza	cava a T secondo DIN 650 42	Proprietà
No. ord. 2277830	Files CAD	tipo dado di bloccaggio con foro filettato cieco	forza max. di bloccaggio [kN] 150	indicazione della forza di bloccaggio senza	cava a T secondo DIN 650 36	Proprietà
No. ord. 2277836	Files CAD	tipo dado di bloccaggio con foro filettato cieco	forza max. di bloccaggio [kN] 150	indicazione della forza di bloccaggio senza	cava a T secondo DIN 650 42	Proprietà

Esempi d'impiego

Esempio di impiego 1

Dado di bloccaggio, meccanico 6.2275

Esempio di impiego 2

Dado di bloccaggio, meccanico 6.2275 per il bloccaggio dei pignoni durante la fresatura.
