Systèmes de serrage rapide Flexline avec chaîne de poussée

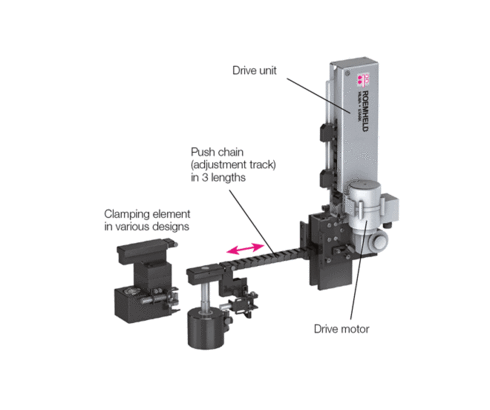

L’élément de serrage monté au système de serrage rapide est automatiquement déplacé et retourné par la chaîne de poussée, entraînée par un moteur électrique, de la position de parking au bord de serrage de l’outil.
La rainure en T de la machine sert au guidage de la chaîne de poussée et de l‘élément de serrage. La chaîne de poussée est utilisée en même temps comme chaîne d’énergie pour le logement des lignes hydrauliques et électriques de l’élément de serrage

Application

Les systèmes de serrage rapides sont utilisés pour le serrage automatique d’outils de tailles différentes sur le coulisseau de presse.

Avantages

• 9 éléments de serrage différents au choix
• 4 rainures en T différentes au choix
• 3 courses de déplacement différentes au choix
• Moteur d'entraînement et contrôle de position « position d’outil « pour le montage à gauche ou à droite
• Sous-groupes modulaires d'entretien aisé et facilement échangeables et, de ce fait, disponibilité élevée des pièces
• Conception technique et plans définitifs en quelques minutes
• Tuyaux flexibles hydrauliques très flexibles, exigeants peu d’entretien avec une pression d‘éclatement élevée

Versions

Systèmes de serrage rapides Flexline peuvent être fournis dans des variantes suivantes:

• Eléments de serrage vérin à piston creux, vérin de serrage avec blocage, vérin de serrage à ressort ou tête de serrage
• Rainures en T 28, 32 ou 36 mm ou 1 1/16"
• Courses de déplacement (courses de déplacement de l’élément de serrage)
  660, 820 ou 1100 mm
• Moteur d'entraînement monté à gauche ou à droite
• Contrôles de position en option (réglables)
  Microrupteur « position finale » et « position intermédiaire »
• Contrôle de position « position de l’outil » monté à gauche ou à droite
• Carter de chaîne galvanisé ou individuellement laqué à la couleur du client
• Option: construction avec des composants conformes à la norme UL
• Connecteurs Harting différents pour le courant de moteur et signaux d’interrogation au choix
• Option: corps d’embase pour le montage sur la machine

Utilisation de systèmes de serrage rapide avec chaîne de poussée dans le coulisseau d‘une presse à deux montants. Pour le serrage, un vérin à piston creux est utilisé.

Système de serrage rapide sur une presse à étages multiples
Force de serrage 100 kN/ point de serrage, course de déplacement 1000 mm.

Système de serrage rapide avec chaîne de poussée sur un train de presses
12 points de serrage sont serrés ou desserrés dans 5 secondes en appuyant sur un bouton.

Vue de détails : Système de serrage rapide avec chaîne de poussée sur le coulisseau de presse. Elément de serrage monté : Vérin de serrage avec blocage et auto-blocage.
