Série
6.2210

Eléments avec tête de serrage, mécaniques

avec vis de serrage intégrée
force de serrage 40 et 80 kN
Eléments avec tête de serrage, mécaniques
Téléchargements
Feuillet du catalogue
Instructions de service
Informations série
Description
6.2210 Eléments avec tête de serrage, mécaniques

Fonctionnement
L‘élément avec tête de serrage est mis, de façon manuelle, contre le bord de serrage de l‘outil. Il est poussé dans les rainures en T.
Une fois la vis de serrage vissée jusqu‘au bord de serrage, la force de serrage est générée en tournant l‘hexagone mâle (SW1) vers la droite.
La force de serrage dépend du couple ajusté à la clé dynamométrique.

Instructions de montage (figure 2)
Il faut que la vis de serrage soit bien vissée contre le bord de serrage avant que le couple soit transmis.
Dans le cas de pièces à serrer souples la vis de serrage doit être vissée sans jeu en utilisant l‘hexagone mâle.



Elément avec tête de serrage 6.2210 mécanique
Elément avec tête de serrage 6.2210 mécanique

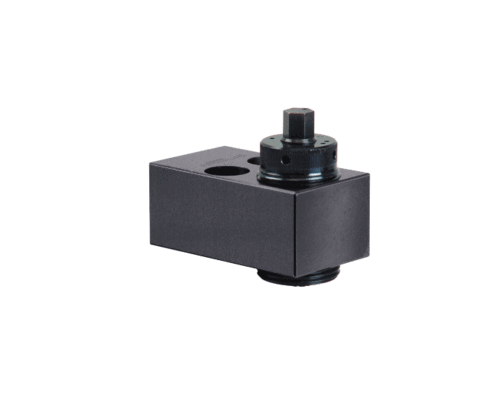

Têtes de serrage avec vis de serrage

Fonctionnement
La vis de serrage est vissée, de façon manuelle, contre le bord de serrage de l‘outil jusqu‘à ce qu‘il n‘y ait plus de jeu. La force de serrage est générée en tournant l‘hexagone mâle vers la droite au moyen d‘une clé dynamométrique.
La force de serrage dépend du couple ajusté à la clé dynamométrique.

Instructions de montage (figure 2)
Les têtes de serrage avec vis de serrage peuvent être fixés sur des tasseaux intermédiaires.

Article (5)
Chargement...
type
force de serrage maxi. [kN]
indication de la force de serrage
sans (5)
rainure en T selon DIN 650
couple de serrage maxi. [Nm]
Référence Données CAOtypeforce de serrage maxi. [kN]indication de la force de serragerainure en T selon DIN 650
Référence
Données CAO
type
tête de serrage
force de serrage maxi. [kN]
40
indication de la force de serrage
sans
rainure en T selon DIN 650
18 ou 22
Caractéristiques
Référence
Données CAO
type
tête de serrage
force de serrage maxi. [kN]
40
indication de la force de serrage
sans
rainure en T selon DIN 650
18
Caractéristiques
Référence
Données CAO
type
tête de serrage
force de serrage maxi. [kN]
40
indication de la force de serrage
sans
rainure en T selon DIN 650
22
Caractéristiques
Référence
Données CAO
type
tête de serrage
force de serrage maxi. [kN]
80
indication de la force de serrage
sans
rainure en T selon DIN 650
28
Caractéristiques
Référence
Données CAO
type
tête de serrage
force de serrage maxi. [kN]
80
indication de la force de serrage
sans
rainure en T selon DIN 650
28
Caractéristiques
Chargement...
Référence
type
tête de serrage
force de serrage maxi. [kN]
40
indication de la force de serrage
sans
rainure en T selon DIN 650
18 ou 22
couple de serrage maxi. [Nm]
30
Référence
type
tête de serrage
force de serrage maxi. [kN]
40
indication de la force de serrage
sans
rainure en T selon DIN 650
18
couple de serrage maxi. [Nm]
30
Référence
type
tête de serrage
force de serrage maxi. [kN]
40
indication de la force de serrage
sans
rainure en T selon DIN 650
22
couple de serrage maxi. [Nm]
30
Référence
type
tête de serrage
force de serrage maxi. [kN]
80
indication de la force de serrage
sans
rainure en T selon DIN 650
28
couple de serrage maxi. [Nm]
70
Référence
type
tête de serrage
force de serrage maxi. [kN]
80
indication de la force de serrage
sans
rainure en T selon DIN 650
28
couple de serrage maxi. [Nm]
70
Articles accessoire (4)
Référence Données CAO Description
Référence
Données CAO
Description
Dispositif de fixation pour suspendre une tête de serrage sans tasseau d’écartement pour rainure en T 18 mm *selon le feuillet WZ 3.2202 du catalogue
Référence
Données CAO
Description
Dispositif de fixation pour suspendre une tête de serrage sans tasseau d’écartement pour rainure en T 22 mm *selon le feuillet WZ 3.2202 du catalogue
Référence
Données CAO
Description
Dispositif de fixation pour suspendre une tête de serrage sans tasseau d’écartement pour rainure en T 28 mm *selon le feuillet WZ 3.2202 du catalogue
Référence
Données CAO
Description
Tasseau d’écartement pour dispositif de fixation tête de serrage pour rainure en T 18, 22 ou 28 mm spécifier la dimension d’écartement « x » à la commande *selon le feuillet WZ 3.2202 du catalogue
Chargement...
Exemples d’application
Exemple d'application 1

Utilisation d‘éléments avec têtes de serrage mécaniques 6.2210 dans la table de machine.
