Brides oscillantes avec blocage mécanique

double effet avec angle de pivotement de 15°
avec blocage mécanique

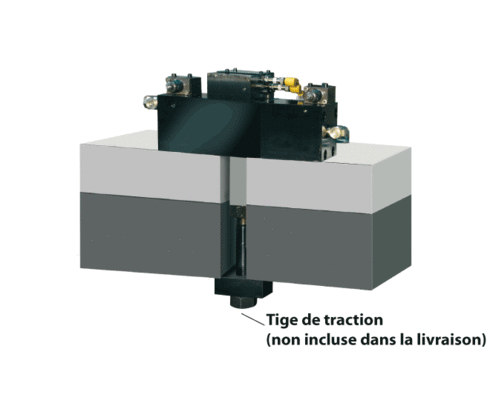

La course du piston double effet est convertie, par une cale, en une course de la tige de traction.
Pour libérer l‘outil, la tige de traction pivote de 15° maxi.
Le pivotement de la tige de traction se fait par un vérin de pivotement additionnel qui est commandé par des valves de séquence.
La force de serrage est transmise à la position de serrage en direction axiale de la tige de traction. Les positions de serrage et de desserrage sont contrôlées par des détecteurs de proximité inductifs.
Le blocage mécanique de la cale de serrage empêche tout desserrage non intentionnel, même en cas de chute de pression.

Champs d’application:

• sur la table ou sur le coulisseau de la presse
• en cas d‘espace réduit

Caractéristiques particulières:

• course de serrage de 9,5 mm, donc adaptation aux différentes hauteurs des bords de serrage possible
• haute sécurité de fonctionnement grâce au:
  • blocage mécanique
  • contrôle de position
  • cycle automatique
• seulement 2 connexions hydrauliques
• pour montage ultérieur parfaitement approprié
