Baureihe
6.2275

Spannmutter, mechanisch

mit Sacklochgewinde, ohne Spannkraftanzeige
Spannmutter, mechanisch
Downloads
Katalogblatt
DEENESFRIT
Betriebsanleitung
Informationen Baureihe
Beschreibung
6.2275 Spannmutter, mechanisch mit Sacklochgewinde, ohne Spannkraftanzeige

Funktionsweise

Nach dem manuellen Zustellen der Spannmutter bis zum Spannrand wird durch Drehen des Außensechskants das integrierte  Planetengetriebe betätigt. Resultierend aus der Getriebeübersetzung wird das Anzugsmoment um ein Mehrfaches verstärkt. Um die benötigte Spannkraft zuverlässig zu gewährleisten, empfehlen wir die Verwendung eines Drehmomentschlüssels.

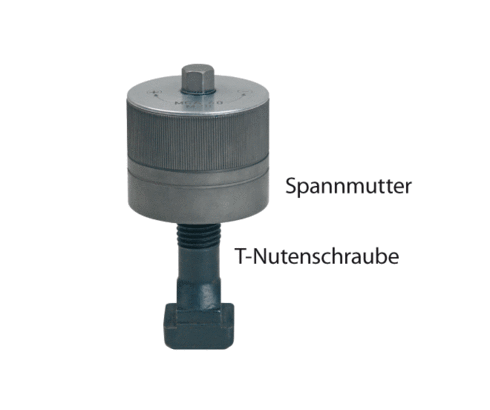

Spannmutter 6.2275 mit Sacklochgewinde
Spannmutter 6.2275 mit Sacklochgewinde
Artikel (12)
Typ
Spannmutter mit Sacklochgewinde (12)
max Spannkraft [kN]
Spannkraftanzeige
ohne (12)
T-Nut nach DIN 650
max. Anzugsmoment [Nm]
Art.-Nr. CAD-DatenTypmax Spannkraft [kN]SpannkraftanzeigeT-Nut nach DIN 650
Art.-Nr.
2275716
CAD-Daten
Typ
Spannmutter mit Sacklochgewinde
max Spannkraft [kN]
60
Spannkraftanzeige
ohne
T-Nut nach DIN 650
18
Eigenschaften
Art.-Nr.
2275720
CAD-Daten
Typ
Spannmutter mit Sacklochgewinde
max Spannkraft [kN]
60
Spannkraftanzeige
ohne
T-Nut nach DIN 650
22
Eigenschaften
Art.-Nr.
2275816
CAD-Daten
Typ
Spannmutter mit Sacklochgewinde
max Spannkraft [kN]
60
Spannkraftanzeige
ohne
T-Nut nach DIN 650
18
Eigenschaften
Art.-Nr.
2275820
CAD-Daten
Typ
Spannmutter mit Sacklochgewinde
max Spannkraft [kN]
60
Spannkraftanzeige
ohne
T-Nut nach DIN 650
22
Eigenschaften
Art.-Nr.
2276724
CAD-Daten
Typ
Spannmutter mit Sacklochgewinde
max Spannkraft [kN]
100
Spannkraftanzeige
ohne
T-Nut nach DIN 650
28
Eigenschaften
Art.-Nr.
2276824
CAD-Daten
Typ
Spannmutter mit Sacklochgewinde
max Spannkraft [kN]
100
Spannkraftanzeige
ohne
T-Nut nach DIN 650
28
Eigenschaften
Art.-Nr.
2277730
CAD-Daten
Typ
Spannmutter mit Sacklochgewinde
max Spannkraft [kN]
150
Spannkraftanzeige
ohne
T-Nut nach DIN 650
36
Eigenschaften
Art.-Nr.
2277736
CAD-Daten
Typ
Spannmutter mit Sacklochgewinde
max Spannkraft [kN]
150
Spannkraftanzeige
ohne
T-Nut nach DIN 650
42
Eigenschaften
Art.-Nr.
2277830
CAD-Daten
Typ
Spannmutter mit Sacklochgewinde
max Spannkraft [kN]
150
Spannkraftanzeige
ohne
T-Nut nach DIN 650
36
Eigenschaften
Art.-Nr.
2277836
CAD-Daten
Typ
Spannmutter mit Sacklochgewinde
max Spannkraft [kN]
150
Spannkraftanzeige
ohne
T-Nut nach DIN 650
42
Eigenschaften
Art.-Nr.
2275716
Typ
Spannmutter mit Sacklochgewinde
max Spannkraft [kN]
60
Spannkraftanzeige
ohne
T-Nut nach DIN 650
18
max. Anzugsmoment [Nm]
25
Art.-Nr.
2275720
Typ
Spannmutter mit Sacklochgewinde
max Spannkraft [kN]
60
Spannkraftanzeige
ohne
T-Nut nach DIN 650
22
max. Anzugsmoment [Nm]
30
Art.-Nr.
2275816
Typ
Spannmutter mit Sacklochgewinde
max Spannkraft [kN]
60
Spannkraftanzeige
ohne
T-Nut nach DIN 650
18
max. Anzugsmoment [Nm]
25
Art.-Nr.
2275820
Typ
Spannmutter mit Sacklochgewinde
max Spannkraft [kN]
60
Spannkraftanzeige
ohne
T-Nut nach DIN 650
22
max. Anzugsmoment [Nm]
30
Art.-Nr.
2276724
Typ
Spannmutter mit Sacklochgewinde
max Spannkraft [kN]
100
Spannkraftanzeige
ohne
T-Nut nach DIN 650
28
max. Anzugsmoment [Nm]
45
Art.-Nr.
2276824
Typ
Spannmutter mit Sacklochgewinde
max Spannkraft [kN]
100
Spannkraftanzeige
ohne
T-Nut nach DIN 650
28
max. Anzugsmoment [Nm]
45
Art.-Nr.
2277730
Typ
Spannmutter mit Sacklochgewinde
max Spannkraft [kN]
150
Spannkraftanzeige
ohne
T-Nut nach DIN 650
36
max. Anzugsmoment [Nm]
70
Art.-Nr.
2277736
Typ
Spannmutter mit Sacklochgewinde
max Spannkraft [kN]
150
Spannkraftanzeige
ohne
T-Nut nach DIN 650
42
max. Anzugsmoment [Nm]
75
Art.-Nr.
2277830
Typ
Spannmutter mit Sacklochgewinde
max Spannkraft [kN]
150
Spannkraftanzeige
ohne
T-Nut nach DIN 650
36
max. Anzugsmoment [Nm]
70
Art.-Nr.
2277836
Typ
Spannmutter mit Sacklochgewinde
max Spannkraft [kN]
150
Spannkraftanzeige
ohne
T-Nut nach DIN 650
42
max. Anzugsmoment [Nm]
75
Anwendungsbeispiele
Anwendungsbeispiel 1

Spannmutter 6.2275, mechanisch

Anwendungsbeispiel 2

Spannmutter 6.2275 zur Klemmung von Kettenrädern bei der Fräsbearbeitung.

Fehler beim Laden der CAD-Daten. Bitte prüfen Sie Ihre Internetverbindung und versuchen es erneut.
Bitte beachten: Unsere CAD Daten sind in der Regel vereinfachte Daten und geben in erster Linie die Außenkontur und Anschlüsse des Produktes wieder (siehe auch Nutzungsbedingungen). Die genauen Abmessungen mit Toleranzen entnehmen Sie bitte immer dem zugehörigen Katalogblatt, insbesondere die Angaben zu Aufnahmebohrungen oder Anbauteilen wie z. B. Sonderspanneisen.
