Baureihe
6.2276

Spannmutter, hydro-mechanisch

mit Durchgangsgewinde und optionaler Spannkraftanzeige
Spannmutter, hydro-mechanisch
Downloads
Katalogblatt
DEENESFRIT
Betriebsanleitung
Informationen Baureihe
Beschreibung

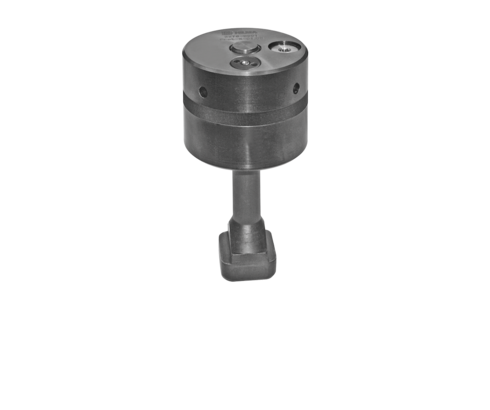

6.2276 Spannmutter, hydro-mechanisch

Funktionsweise

Nach dem manuellen Zustellen der Spannmutter bis zum Spannrand wird durch Drehen des Innensechskants das integrierte Hydropolster vorgespannt und übersetzt ein kleines Anzugsmoment in große Spannkraft.
Bei der Version ohne Spannkraftüberwachung Drehmomentschlüssel zum sicheren und definierten Spannkraftaufbau verwenden. Bei der Version mit Spannkraftüberwachung steht der Anzeigepin bei Erreichen der vollen Spannkraft ca. 2,5 mm über.

Spannmutter 6.2276, hydro-mechanisch
Spannmutter 6.2276, hydro-mechanisch
Video
Artikel (9)
Typ
Spannmutter, hydro-mechanisch mit Durchgangsgewinde (9)
max Spannkraft [kN]
Spannkraftanzeige
T-Nut nach DIN 650
max. Anzugsmoment [Nm]
Art.-Nr. CAD-DatenTypmax Spannkraft [kN]SpannkraftanzeigeT-Nut nach DIN 650
Art.-Nr.
822730002
CAD-Daten
Typ
Spannmutter, hydro-mechanisch mit Durchgangsgewinde
max Spannkraft [kN]
15
Spannkraftanzeige
mit
T-Nut nach DIN 650
14
Eigenschaften
Art.-Nr.
822740002
CAD-Daten
Typ
Spannmutter, hydro-mechanisch mit Durchgangsgewinde
max Spannkraft [kN]
30
Spannkraftanzeige
mit
T-Nut nach DIN 650
18
Eigenschaften
Art.-Nr.
822750001
CAD-Daten
Typ
Spannmutter, hydro-mechanisch mit Durchgangsgewinde
max Spannkraft [kN]
60
Spannkraftanzeige
ohne
T-Nut nach DIN 650
22
Eigenschaften
Art.-Nr.
822750002
CAD-Daten
Typ
Spannmutter, hydro-mechanisch mit Durchgangsgewinde
max Spannkraft [kN]
60
Spannkraftanzeige
mit
T-Nut nach DIN 650
22
Eigenschaften
Art.-Nr.
822760001
CAD-Daten
Typ
Spannmutter, hydro-mechanisch mit Durchgangsgewinde
max Spannkraft [kN]
100
Spannkraftanzeige
ohne
T-Nut nach DIN 650
28
Eigenschaften
Art.-Nr.
822760002
CAD-Daten
Typ
Spannmutter, hydro-mechanisch mit Durchgangsgewinde
max Spannkraft [kN]
100
Spannkraftanzeige
mit
T-Nut nach DIN 650
28
Eigenschaften
Art.-Nr.
822760005
CAD-Daten
/
Typ
Spannmutter, hydro-mechanisch mit Durchgangsgewinde
max Spannkraft [kN]
100
Spannkraftanzeige
mit
T-Nut nach DIN 650
36
Eigenschaften
Art.-Nr.
822770001
CAD-Daten
Typ
Spannmutter, hydro-mechanisch mit Durchgangsgewinde
max Spannkraft [kN]
150
Spannkraftanzeige
ohne
T-Nut nach DIN 650
36
Eigenschaften
Art.-Nr.
822770002
CAD-Daten
Typ
Spannmutter, hydro-mechanisch mit Durchgangsgewinde
max Spannkraft [kN]
150
Spannkraftanzeige
mit
T-Nut nach DIN 650
36
Eigenschaften
Art.-Nr.
822730002
Typ
Spannmutter, hydro-mechanisch mit Durchgangsgewinde
max Spannkraft [kN]
15
Spannkraftanzeige
mit
T-Nut nach DIN 650
14
max. Anzugsmoment [Nm]
9
Art.-Nr.
822740002
Typ
Spannmutter, hydro-mechanisch mit Durchgangsgewinde
max Spannkraft [kN]
30
Spannkraftanzeige
mit
T-Nut nach DIN 650
18
max. Anzugsmoment [Nm]
9
Art.-Nr.
822750001
Typ
Spannmutter, hydro-mechanisch mit Durchgangsgewinde
max Spannkraft [kN]
60
Spannkraftanzeige
ohne
T-Nut nach DIN 650
22
max. Anzugsmoment [Nm]
9
Art.-Nr.
822750002
Typ
Spannmutter, hydro-mechanisch mit Durchgangsgewinde
max Spannkraft [kN]
60
Spannkraftanzeige
mit
T-Nut nach DIN 650
22
max. Anzugsmoment [Nm]
9
Art.-Nr.
822760001
Typ
Spannmutter, hydro-mechanisch mit Durchgangsgewinde
max Spannkraft [kN]
100
Spannkraftanzeige
ohne
T-Nut nach DIN 650
28
max. Anzugsmoment [Nm]
30
Art.-Nr.
822760002
Typ
Spannmutter, hydro-mechanisch mit Durchgangsgewinde
max Spannkraft [kN]
100
Spannkraftanzeige
mit
T-Nut nach DIN 650
28
max. Anzugsmoment [Nm]
30
Art.-Nr.
822760005
Typ
Spannmutter, hydro-mechanisch mit Durchgangsgewinde
max Spannkraft [kN]
100
Spannkraftanzeige
mit
T-Nut nach DIN 650
36
max. Anzugsmoment [Nm]
30
Art.-Nr.
822770001
Typ
Spannmutter, hydro-mechanisch mit Durchgangsgewinde
max Spannkraft [kN]
150
Spannkraftanzeige
ohne
T-Nut nach DIN 650
36
max. Anzugsmoment [Nm]
40
Art.-Nr.
822770002
Typ
Spannmutter, hydro-mechanisch mit Durchgangsgewinde
max Spannkraft [kN]
150
Spannkraftanzeige
mit
T-Nut nach DIN 650
36
max. Anzugsmoment [Nm]
40
Zubehörartikel (15)
Art.-Nr. CAD-Daten Beschreibung
Art.-Nr.
2753140
CAD-Daten
/
Beschreibung
Halter ohne Abstandsleiste für T-Nute 14 mm *nach Katalogblatt WZ 3.2130
Art.-Nr.
2753180
CAD-Daten
/
Beschreibung
Halter ohne Abstandsleiste für T-Nute 18 mm *nach Katalogblatt WZ 3.2130
Art.-Nr.
2753220
CAD-Daten
Beschreibung
Halter zum Einhängen eines Federspannzylinders ohne Abstandsleiste für T-Nute 22 mm *nach Katalogblatt WZ 3.1403
Art.-Nr.
2753280
CAD-Daten
Beschreibung
Halter zum Einhängen eines Federspannzylinders ohne Abstandsleiste für T-Nute 28 mm *nach Katalogblatt WZ 3.1403
Art.-Nr.
2753360
CAD-Daten
/
Beschreibung
Halter ohne Abstandsleiste für T-Nute 36 mm *nach Katalogblatt WZ 3.2130
Art.-Nr.
5700022
CAD-Daten
/
Beschreibung
T-Nutenschraube für T-Nute 18 mm M16 x 160 mm lang *nach Katalogblatt WZ 3.2130
Art.-Nr.
5700023
CAD-Daten
/
Beschreibung
T-Nutenschraube für T-Nute 22 mm M20 x 200 mm lang *nach Katalogblatt WZ 3.2130
Art.-Nr.
5700024
CAD-Daten
/
Beschreibung
T-Nutenschraube für T-Nute 28 mm M24 x 250 mm lang *nach Katalogblatt WZ 3.2130
Art.-Nr.
5700048
CAD-Daten
/
Beschreibung
T-Nutenschraube für T-Nute 36 mm M30 x 250 mm lang *nach Katalogblatt WZ 3.2130
Art.-Nr.
5700142
CAD-Daten
/
Beschreibung
T-Nutenschraube für T-Nute 14 mm M12 x 160 mm lang *nach Katalogblatt WZ 6.2276
