Schnellspannsysteme mit Pneumatikzylinder
mit einfach oder doppelt wirkenden Spannelementen
Low-cost Schnellspannsystem für kurze Verstellwege. Bei dieser Variante erfolgt ein Verschieben von Standard Spannelementen mittels eines Pneumatikzylinders.
Der pneumatische Verstellantrieb passt vollständig in eine T-Nut nach DIN 650 mit 28 mm Nutbreite, daher kann der Verstellzylinder „vor“ oder „hinter“ dem Spannelement positioniert werden.
Fixierung des Verstellantriebes in der T-Nut mit einem Klemmschloss ohne zusätzliche Veränderungen am Pressenstößel. Abfrage von Löse- und Werkzeugposition mit induktiven Magnetsensoren am Verschiebezylinder.
Einsatzbereiche
- automatisches Spannen von Werkzeugen am Pressenstößel
- bei unterschiedlich breiten Werkzeugen
Besondere Merkmale
- kostengünstige, robuste Lösung für kurze Verstellwege
- einfacher Aufbau mit Standard-Spannelementen
- zur Befestigung ist keine Bearbeitung am Pressenstößel notwendig
- schnelle Anpassung an verschiedene Werkzeuggrößen
Ausführungen
- Hohlkolbenzylinder doppelt wirkend, max. Spannkraft 115 kN
- Hohlkolbenzylinder einfach wirkend, max. Spannkraft 104 kN
- Spannzylinder mit mechanischer Verriegelung doppelt wirkend, max. Spannkraft 100 kN
- Federspannzylinder, einfach wirkend, max. Spannkraft 100 kN
- Einschubspannelement, einfach wirkend, max. Spannkraft 78 kN
- Winkelspannelement einfach wirkend, max. Spannkraft 66 kN

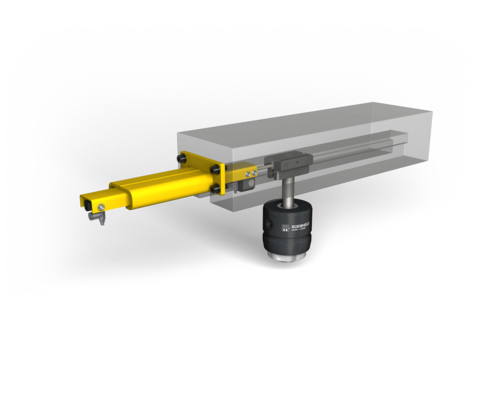

Pneumatische automatische Verstellung der angebauten Spannzylinder.
