Werkzeugspannung
Kontakt
Baureihe
2.2403

Keilspannelemente für schrägen Spannrand

doppelt wirkend, max. Spannkraft 25 bis 630 kN
mit Sicherheitsstufe, ohne und mit Positionskontrolle seitlich
Keilspannelemente für schrägen Spannrand
Downloads
Katalogblatt
Betriebsanleitung
Informationen Baureihe
Beschreibung

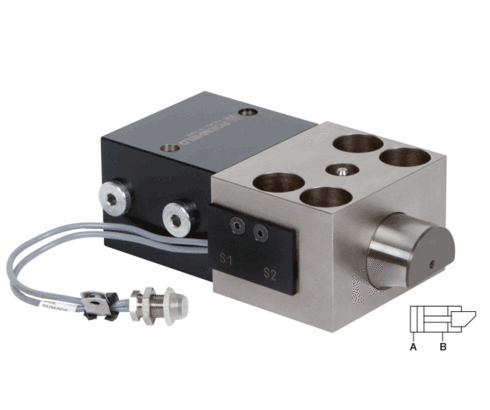

2.2403 Keilspannelement

mit Sicherheitsstufe, ohne und mit Positionskontrolle seitlich

Der Spannbolzen hat bei dieser Ausführung eine zusätzliche, zum Spannrand parallel verlaufende Auflagefläche. Bei etwaigem Druckabfall (Maschinenausfall oder -stillstand) kann sich das Oberwerkzeug auf die Sicherheitsstufe absenken und sicher gehalten werden.

Sicherheitsstufen
  1. ohne Sicherheitsstufe

  2. mit Sicherheitsstufe

  3. mit formschlüssiger Sicherheitsstufe
Artikel (14)
Lädt…
Typ
Keilspannelement (14)
Ausführung
mit Sicherheitsstufe (14)
Funktionsweise
doppelt wirkend (14)
für Spannrand
schräg (14)
Positionskontrolle
max Spannkraft [kN]
max zulässige Betriebskraft [kN]
max Temperatur [°C]
max Betriebsdruck [bar]
Art.-Nr. CAD-DatenTypAusführungFunktionsweisefür Spannrand
Art.-Nr.
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Lädt…
Art.-Nr.
Typ
Keilspannelement
Ausführung
mit Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
ohne
max Spannkraft [kN]
25
max zulässige Betriebskraft [kN]
35
max Temperatur [°C]
160
max Betriebsdruck [bar]
350
Art.-Nr.
Typ
Keilspannelement
Ausführung
mit Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, seitlich
max Spannkraft [kN]
25
max zulässige Betriebskraft [kN]
35
max Temperatur [°C]
100
max Betriebsdruck [bar]
350
Art.-Nr.
Typ
Keilspannelement
Ausführung
mit Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
ohne
max Spannkraft [kN]
50
max zulässige Betriebskraft [kN]
65
max Temperatur [°C]
160
max Betriebsdruck [bar]
275
Art.-Nr.
Typ
Keilspannelement
Ausführung
mit Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, seitlich
max Spannkraft [kN]
50
max zulässige Betriebskraft [kN]
65
max Temperatur [°C]
100
max Betriebsdruck [bar]
275
Art.-Nr.
Typ
Keilspannelement
Ausführung
mit Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
ohne
max Spannkraft [kN]
100
max zulässige Betriebskraft [kN]
130
max Temperatur [°C]
160
max Betriebsdruck [bar]
350
Art.-Nr.
Typ
Keilspannelement
Ausführung
mit Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, seitlich
max Spannkraft [kN]
100
max zulässige Betriebskraft [kN]
130
max Temperatur [°C]
100
max Betriebsdruck [bar]
350
Art.-Nr.
Typ
Keilspannelement
Ausführung
mit Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
ohne
max Spannkraft [kN]
160
max zulässige Betriebskraft [kN]
210
max Temperatur [°C]
160
max Betriebsdruck [bar]
350
Art.-Nr.
Typ
Keilspannelement
Ausführung
mit Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, seitlich
max Spannkraft [kN]
160
max zulässige Betriebskraft [kN]
210
max Temperatur [°C]
100
max Betriebsdruck [bar]
350
Art.-Nr.
Typ
Keilspannelement
Ausführung
mit Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
ohne
max Spannkraft [kN]
250
max zulässige Betriebskraft [kN]
320
max Temperatur [°C]
160
max Betriebsdruck [bar]
350
Art.-Nr.
Typ
Keilspannelement
Ausführung
mit Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, seitlich
max Spannkraft [kN]
250
max zulässige Betriebskraft [kN]
320
max Temperatur [°C]
100
max Betriebsdruck [bar]
350
Zubehörartikel (9)
Art.-Nr. CAD-Daten Beschreibung
Art.-Nr.
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 A 12 x 12 mm *nach Katalogblatt B1.738
Art.-Nr.
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 A 17 x 16 mm nach Katalogblatt B1.738
Art.-Nr.
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 A 21 x 20 mm nach Katalogblatt B1.738
Art.-Nr.
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 A 26 x 20 mm nach Katalogblatt B1.738
Art.-Nr.
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 32 x 25 mm *nach Katalogblatt WZ 2.2401
Art.-Nr.
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 38 x 30 mm *nach Katalogblatt WZ 2.2401
Art.-Nr.
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 44 x 30 mm *nach Katalogblatt WZ 2.2401
Art.-Nr.
CAD-Daten
/
Beschreibung
Anschlußleitung mit Schraubkupplung 5-polig Kabellänge 5 m *nach Katalogblatt WZ 4.2150
Art.-Nr.
CAD-Daten
/
Beschreibung
Anschlußleitung mit Schraubkupplung 5-polig Kabellänge 10 m *nach Katalogblatt WZ 4.2150
