Baureihe
2.2402

Keilspannelemente für schrägen Spannrand

doppelt wirkend, max. Spannkraft 25 bis 630 kN
mit einstellbarer Positionskontrolle hinten
Keilspannelemente für schrägen Spannrand
Downloads
Katalogblatt
DEENESFRIT
Betriebsanleitung
Informationen Baureihe
Beschreibung

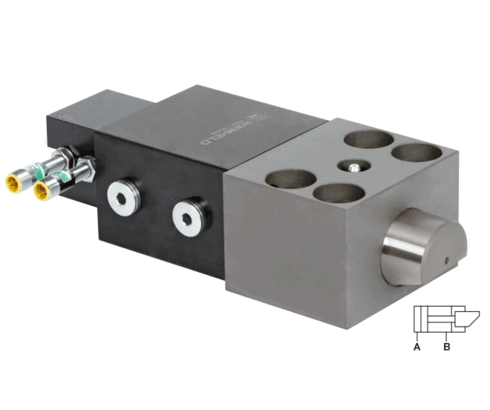

2.2402 Keilspannelement

mit einstellbarer Positionskontrolle hinten

Die Positionsüberwachung wird am Zylinderboden angeschraubt und kann 180° gedreht montiert werden. Entsprechend der Einsatzbedingungen stehen verschiedene Ausführungen zur Verfügung.
An der durchgehenden Kolbenstange befindet sich der Schaltnocken, der zur Bedämpfung der Näherungsschalter führt. Die Einstellung der Schaltposition erfolgt durch eine Verschiebung der Näherungsschalter in der seitlichen Nut.
Durch den Schaltnocken sind die Näherungsschalter in einem Hubbereich von ca. 6 mm eingeschaltet. Der Mindestabstand der abzufragenden Positionen ist vom Schaltertyp abhängig.

Artikel (7)
Typ
Keilspannelement (7)
Ausführung
Standard (7)
Funktionsweise
doppelt wirkend (7)
für Spannrand
schräg (7)
Positionskontrolle
mit, hinten, einstellbar (7)
max Spannkraft [kN]
max zulässige Betriebskraft [kN]
max Temperatur [°C]
80-120 (7)
max Betriebsdruck [bar]
Art.-Nr. CAD-DatenTypAusführungFunktionsweisefür Spannrand
Art.-Nr.
4604670
CAD-Daten
Typ
Keilspannelement
Ausführung
Standard
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
4604671
CAD-Daten
Typ
Keilspannelement
Ausführung
Standard
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
4604672
CAD-Daten
Typ
Keilspannelement
Ausführung
Standard
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
4604673
CAD-Daten
Typ
Keilspannelement
Ausführung
Standard
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
4604674
CAD-Daten
Typ
Keilspannelement
Ausführung
Standard
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
4604675
CAD-Daten
Typ
Keilspannelement
Ausführung
Standard
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
4604676
CAD-Daten
Typ
Keilspannelement
Ausführung
Standard
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Eigenschaften
Art.-Nr.
4604670
Typ
Keilspannelement
Ausführung
Standard
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, hinten, einstellbar
max Spannkraft [kN]
25
max zulässige Betriebskraft [kN]
35
max Temperatur [°C]
80-120
max Betriebsdruck [bar]
350
Art.-Nr.
4604671
Typ
Keilspannelement
Ausführung
Standard
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, hinten, einstellbar
max Spannkraft [kN]
50
max zulässige Betriebskraft [kN]
65
max Temperatur [°C]
80-120
max Betriebsdruck [bar]
275
Art.-Nr.
4604672
Typ
Keilspannelement
Ausführung
Standard
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, hinten, einstellbar
max Spannkraft [kN]
100
max zulässige Betriebskraft [kN]
130
max Temperatur [°C]
80-120
max Betriebsdruck [bar]
350
Art.-Nr.
4604673
Typ
Keilspannelement
Ausführung
Standard
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, hinten, einstellbar
max Spannkraft [kN]
160
max zulässige Betriebskraft [kN]
210
max Temperatur [°C]
80-120
max Betriebsdruck [bar]
350
Art.-Nr.
4604674
Typ
Keilspannelement
Ausführung
Standard
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, hinten, einstellbar
max Spannkraft [kN]
250
max zulässige Betriebskraft [kN]
320
max Temperatur [°C]
80-120
max Betriebsdruck [bar]
350
Art.-Nr.
4604675
Typ
Keilspannelement
Ausführung
Standard
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, hinten, einstellbar
max Spannkraft [kN]
400
max zulässige Betriebskraft [kN]
520
max Temperatur [°C]
80-120
max Betriebsdruck [bar]
350
Art.-Nr.
4604676
Typ
Keilspannelement
Ausführung
Standard
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, hinten, einstellbar
max Spannkraft [kN]
630
max zulässige Betriebskraft [kN]
820
max Temperatur [°C]
80-120
max Betriebsdruck [bar]
350
Zubehörartikel (18)
Art.-Nr. CAD-Daten Beschreibung
Art.-Nr.
209750024
CAD-Daten
/
Beschreibung
Anschlusskabel, Länge 5,0 m für induktiven Näherungsschalter Stecker 90° abgewinkelt *nach Katalogblatt WZ 2.2185
Art.-Nr.
3300285
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 A 12 x 12 mm *nach Katalogblatt B1.738
Art.-Nr.
3300287
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 A 17 x 16 mm nach Katalogblatt B1.738
Art.-Nr.
3300288
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 A 21 x 20 mm nach Katalogblatt B1.738
Art.-Nr.
3300289
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 A 26 x 20 mm nach Katalogblatt B1.738
Art.-Nr.
3300420
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 32 x 25 mm *nach Katalogblatt WZ 2.2401
Art.-Nr.
3300430
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 38 x 30 mm *nach Katalogblatt WZ 2.2401
Art.-Nr.
3300440
CAD-Daten
Beschreibung
Bohrbuchse DIN 179 44 x 30 mm *nach Katalogblatt WZ 2.2401
Art.-Nr.
3829077
CAD-Daten
Beschreibung
Induktiver Näherungsschalter M8x1 mm Typ A, Standard nach Katalogblatt B1.552
Art.-Nr.
3829099
CAD-Daten
Beschreibung
Anschlusskabel mit pnp Winkelstecker M8 mit 2 LED, Kabellänge 5m nach Katalogblatt G2.140
