Beschreibung
2.2460 Keilspannelement

doppelt wirkend, hydraulisch Spannen und Lösen,
Spannkraft 25 bis 120 kN, ohne und mit Positionskontrolle

Doppelt wirkendes Keilspannelement zum Spannen von Werkzeugen auf einem Pressentisch und -stößel, in Spritzgießmaschinen und in Maschinen und Anlagen.
Das Keilspannelement besteht aus einem hydraulischen Blockzylinder in Verbindung mit einer geteilten mechanischen Spannkulisse.

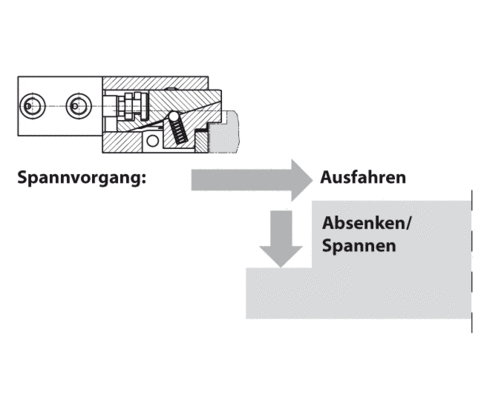

Beim Spannvorgang führt der Spannbolzen mit Kulisse zunächst einen Leerhub aus. Nach Erreichen des inneren Anschlages senkt sich die Spannkulisse auf den Spannrand ab. Der Winkel der Spannkulisse wurde so gewählt, dass trotz des vorhandenen Reibschlusses im Element der hydraulische Druck zum Spannen und Lösen gleich ist.
Da die Spannkraft vertikal auf die Spannstelle eingeleitet wird, entstehen keine Querkräfte.
Das Keilspannelement ist mit und ohne Positionsüberwachung erhältlich.



Besondere Merkmale

  • kein Zurückschieben des Spannbolzens bei Druckabfall
  • Baugrößen von 25 kN, 50 kN und 100 kN
  • hohe Betriebssicherheit durch Positionsüberwachung und automatischen Bewegungsablauf
  • sehr robuste und kompakte Bauform
  • Sonderausführungen auf Anfrage
  • bewährtes Spannelement mit hohem Sicherheitsstandard und langer Lebensdauer
  • freier Form- und Werkzeugwechsel durch zurückfahrenden Spannbolzen




Keilspannelement 2.2460
Keilspannelement 2.2460
Artikel (6)
Lädt…
Typ
Keilspannelement (6)
Ausführung
hydraulisch Spannen und Lösen (6)
Funktionsweise
doppelt wirkend (6)
für Spannrand
gerade (6)
Positionskontrolle
max Spannkraft [kN]
max zulässige Betriebskraft [kN]
max Temperatur [°C]
max Betriebsdruck [bar]
250 (6)
Art.-Nr. CAD-DatenTypAusführungFunktionsweisefür Spannrand
Art.-Nr.
CAD-Daten
Typ
Keilspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
Keilspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
Keilspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
Keilspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
Keilspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
Keilspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Eigenschaften
Lädt…
Art.-Nr.
Typ
Keilspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Positionskontrolle
mit
max Spannkraft [kN]
25
max zulässige Betriebskraft [kN]
45
max Temperatur [°C]
100
max Betriebsdruck [bar]
250
Art.-Nr.
Typ
Keilspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Positionskontrolle
ohne
max Spannkraft [kN]
25
max zulässige Betriebskraft [kN]
45
max Temperatur [°C]
160
max Betriebsdruck [bar]
250
Art.-Nr.
Typ
Keilspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Positionskontrolle
mit
max Spannkraft [kN]
50
max zulässige Betriebskraft [kN]
75
max Temperatur [°C]
100
max Betriebsdruck [bar]
250
Art.-Nr.
Typ
Keilspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Positionskontrolle
ohne
max Spannkraft [kN]
50
max zulässige Betriebskraft [kN]
75
max Temperatur [°C]
160
max Betriebsdruck [bar]
250
Art.-Nr.
Typ
Keilspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Positionskontrolle
mit
max Spannkraft [kN]
100
max zulässige Betriebskraft [kN]
145
max Temperatur [°C]
100
max Betriebsdruck [bar]
250
Art.-Nr.
Typ
Keilspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Positionskontrolle
ohne
max Spannkraft [kN]
100
max zulässige Betriebskraft [kN]
145
max Temperatur [°C]
160
max Betriebsdruck [bar]
250
