Baureihe
2.2450

Keilspannelemente für geraden Spannrand

einfach wirkend, Betriebskraft 25 bis 120 kN
mit Federkraft Spannen und hydraulisch Lösen, ohne und mit Positionskontrolle
Keilspannelemente für geraden Spannrand
Downloads
Katalogblatt
DEENESFRIT
Betriebsanleitung
Informationen Baureihe
Beschreibung

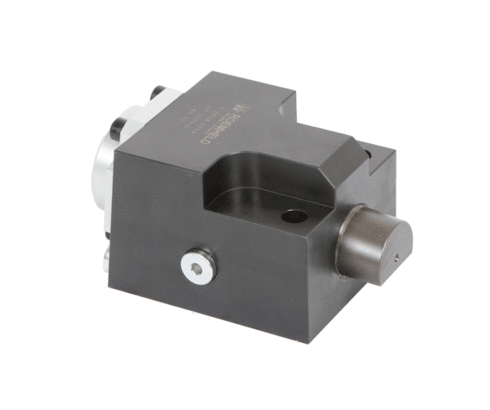

2.2450 Keilspannelement

einfach wirkend, mit Federkraft Spannen und hydraulisch Lösen,
Haltekraft 25 bis 120 kN, ohne und mit Positionskontrolle

Die Keilspannelemente bestehen aus einem Führungsgehäuse mit einteiligem Spannbolzen. Beim Spannvorgang führt der 6° geneigte Spannbolzen einen Leer- und gleichzeitig Spannhub aus. Der Spannbolzen senkt sich in axialer Richtung zum Spannrand auf den Spannrand ab. Der 6° Winkel, die Federkraft
im Spannbolzen und der Reibschluss an der Spannstelle erzeugt eine selbsthemmende Verbindung.
Das Keilspannelement sollte vorzugsweise mit Positionskontrolle verwendet werden.



Vorteile

  • sicheres Spannen von Werkzeugen mit geradem Spannrand
  • hohe Betriebssicherheit durch Federkraft Spannen, induktiver und zusätzlicher optischer Positionsüberwachung
  • Positionskontrolle wahlweise links oder rechts
  • Spannelement mit Selbsthemmung
  • Abmessungen nach Euromap-Richtlinien
  • keine Spannrandschrägen erforderlich
  • variable Spannrandhöhen (Distanzplatten)
  • Spannrandhöhentoleranz +/- 0,5 mm
  • zum Lösen reicht der Druck der Maschinenhydraulik von 160 bar
  • sehr robuste und kompakte Bauform
  • Gehäuse mit rostfreier Beschichtung
  • flexible Anschlussmöglichkeiten durch 4 Hydraulikanschlüsse



Einsatzbereiche

  • sicheres Spannen von Werkzeugen mit geradem Spannrand
  • für Werkzeuge in Spritzgießmaschinen
  • für Werkzeuge in Pressen an Tisch und Stößel

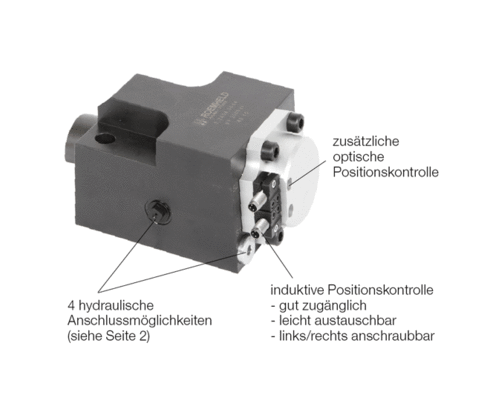

Rückseite des Keilspannelements 2.2450
Rückseite des Keilspannelements 2.2450
Artikel (5)
Typ
Keilspannelement (5)
Ausführung
mit Federkraft Spannen und hydraulisch Lösen (5)
Funktionsweise
einfach wirkend (5)
für Spannrand
gerade (5)
Positionskontrolle
mit, seitlich (5)
max Spannkraft [kN]
max zulässige Betriebskraft [kN]
max Temperatur [°C]
80 (5)
max Betriebsdruck [bar]
200 (5)
Art.-Nr. CAD-DatenTypAusführungFunktionsweisefür Spannrand
Art.-Nr.
824035510
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Federkraft Spannen und hydraulisch Lösen
Funktionsweise
einfach wirkend
für Spannrand
gerade
Eigenschaften
Art.-Nr.
824045510
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Federkraft Spannen und hydraulisch Lösen
Funktionsweise
einfach wirkend
für Spannrand
gerade
Eigenschaften
Art.-Nr.
824045520
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Federkraft Spannen und hydraulisch Lösen
Funktionsweise
einfach wirkend
für Spannrand
gerade
Eigenschaften
Art.-Nr.
824055510
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Federkraft Spannen und hydraulisch Lösen
Funktionsweise
einfach wirkend
für Spannrand
gerade
Eigenschaften
Art.-Nr.
824055520
CAD-Daten
Typ
Keilspannelement
Ausführung
mit Federkraft Spannen und hydraulisch Lösen
Funktionsweise
einfach wirkend
für Spannrand
gerade
Eigenschaften
Art.-Nr.
824035510
Typ
Keilspannelement
Ausführung
mit Federkraft Spannen und hydraulisch Lösen
Funktionsweise
einfach wirkend
für Spannrand
gerade
Positionskontrolle
mit, seitlich
max Spannkraft [kN]
2.4
max zulässige Betriebskraft [kN]
25
max Temperatur [°C]
80
max Betriebsdruck [bar]
200
Art.-Nr.
824045510
Typ
Keilspannelement
Ausführung
mit Federkraft Spannen und hydraulisch Lösen
Funktionsweise
einfach wirkend
für Spannrand
gerade
Positionskontrolle
mit, seitlich
max Spannkraft [kN]
5
max zulässige Betriebskraft [kN]
50
max Temperatur [°C]
80
max Betriebsdruck [bar]
200
Art.-Nr.
824045520
Typ
Keilspannelement
Ausführung
mit Federkraft Spannen und hydraulisch Lösen
Funktionsweise
einfach wirkend
für Spannrand
gerade
Positionskontrolle
mit, seitlich
max Spannkraft [kN]
5
max zulässige Betriebskraft [kN]
80
max Temperatur [°C]
80
max Betriebsdruck [bar]
200
Art.-Nr.
824055510
Typ
Keilspannelement
Ausführung
mit Federkraft Spannen und hydraulisch Lösen
Funktionsweise
einfach wirkend
für Spannrand
gerade
Positionskontrolle
mit, seitlich
max Spannkraft [kN]
11
max zulässige Betriebskraft [kN]
120
max Temperatur [°C]
80
max Betriebsdruck [bar]
200
Art.-Nr.
824055520
Typ
Keilspannelement
Ausführung
mit Federkraft Spannen und hydraulisch Lösen
Funktionsweise
einfach wirkend
für Spannrand
gerade
Positionskontrolle
mit, seitlich
max Spannkraft [kN]
11
max zulässige Betriebskraft [kN]
120
max Temperatur [°C]
80
max Betriebsdruck [bar]
200
Zubehörartikel (3)
Art.-Nr. CAD-Daten Beschreibung
Art.-Nr.
3829099
CAD-Daten
Beschreibung
Anschlusskabel mit pnp Winkelstecker M8 mit 2 LED, Kabellänge 5m nach Katalogblatt G2.140
Art.-Nr.
3829139
CAD-Daten
/
Beschreibung
Anschlusskabel mit Stecker, 10 m *nach Katalogblatt WZ 2.2450
Art.-Nr.
638290980
CAD-Daten
/
Beschreibung
Induktiver Näherungsschalter Typ A - Kompaktversion M8 *nach Katalogblatt WZ 2.2402
Fehler beim Laden der CAD-Daten. Bitte prüfen Sie Ihre Internetverbindung und versuchen es erneut.
Bitte beachten: Unsere CAD Daten sind in der Regel vereinfachte Daten und geben in erster Linie die Außenkontur und Anschlüsse des Produktes wieder (siehe auch Nutzungsbedingungen). Die genauen Abmessungen mit Toleranzen entnehmen Sie bitte immer dem zugehörigen Katalogblatt, insbesondere die Angaben zu Aufnahmebohrungen oder Anbauteilen wie z. B. Sonderspanneisen.
