Baureihe

Keilspannelemente für geraden oder schrägen Spannrand

elektromechanisch, max. Betriebskraft 240 kN
selbsthemmend, mit Positionskontrolle

Downloads

Katalogblatt

DE EN ES FR IT

Betriebsanleitung

Auf Anfrage.

Informationen Baureihe

Beschreibung

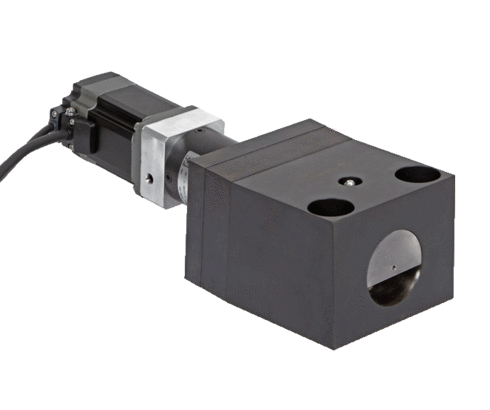

5.2670 Keilspannelemente, elektromechanisch

Beschreibung

Der Spannbolzen der Keilspannelemente wird über ein Schneckengetriebe und ein Spindelhubgetriebe von einem 24 V Gleichstromantrieb betätigt. Das selbsthemmende Spindelhubgetriebe stoppt den Antrieb bei Stromausfall und hält ihn sicher in der erreichten Position.
Der Spannbolzen wird beim Spannvorgang unter einer geringen Neigung auf den geraden Spannrand gefahren. In der Grundstellung ist der Spannbolzen vollständig in das Führungsgehäuse zurück gefahren.
Das Keilspannelement ist mit einer integrierten Positionsüberwachung ausgestattet. Zusätzlich können Störmeldungen ausgegeben werden.
Angesteuert wird das Keilspannelement über ein Steuermodul, das über verschiedene Datenschnittstellen verfügt.

Video

Artikel (55)

Anzahl

Art.-Nr.	CAD-Daten
Art.-Nr. 826730101	CAD-Daten
Art.-Nr. 826730101A	CAD-Daten /	Typ Keilspannelement, elektromechanisch	Ausführung für geraden Spannrand	Positionskontrolle mit	max Spannkraft [kN] 10	Eigenschaften
Art.-Nr. 826730101B	CAD-Daten /	Typ Keilspannelement, elektromechanisch	Ausführung für geraden Spannrand	Positionskontrolle mit	max Spannkraft [kN] 10	Eigenschaften
Art.-Nr. 826730101C	CAD-Daten /	Typ Keilspannelement, elektromechanisch	Ausführung für geraden Spannrand	Positionskontrolle mit	max Spannkraft [kN] 10	Eigenschaften
Art.-Nr. 826730101D	CAD-Daten /	Typ Keilspannelement, elektromechanisch	Ausführung für geraden Spannrand	Positionskontrolle mit	max Spannkraft [kN] 10	Eigenschaften
Art.-Nr. 826730201A	CAD-Daten /	Typ Keilspannelement, elektromechanisch	Ausführung für geraden Spannrand	Positionskontrolle mit	max Spannkraft [kN] 3.5	Eigenschaften
Art.-Nr. 826730201B	CAD-Daten /	Typ Keilspannelement, elektromechanisch	Ausführung für geraden Spannrand	Positionskontrolle mit	max Spannkraft [kN] 3.5	Eigenschaften
Art.-Nr. 826730201C	CAD-Daten /	Typ Keilspannelement, elektromechanisch	Ausführung für geraden Spannrand	Positionskontrolle mit	max Spannkraft [kN] 3.5	Eigenschaften
Art.-Nr. 826730201D	CAD-Daten /	Typ Keilspannelement, elektromechanisch	Ausführung für geraden Spannrand	Positionskontrolle mit	max Spannkraft [kN] 3.5	Eigenschaften
Art.-Nr. 826740101	CAD-Daten

Zubehörartikel (8)

Anzahl

Art.-Nr.	CAD-Daten	Beschreibung
Art.-Nr. 209750046	CAD-Daten /	Beschreibung Verlängerungskabel Steuerkabel und Motorkabel als Set beide Kabel beidseitig mit Stecker Kabellänge: 5 m *nach Katalogblatt WZ 5.2670
Art.-Nr. 209750047	CAD-Daten /	Beschreibung Verlängerungskabel Steuerkabel und Motorkabel als Set beide Kabel beidseitig mit Stecker Kabellänge: 10 m *nach Katalogblatt WZ 5.2670
Art.-Nr. 209750048	CAD-Daten /	Beschreibung Verlängerungskabel Steuerkabel und Motorkabel als Set beide Kabel beidseitig mit Stecker Kabellänge: 15 m *nach Katalogblatt WZ 5.2670
Art.-Nr. 209750049	CAD-Daten /	Beschreibung Verlängerungskabel Steuerkabel und Motorkabel als Set beide Kabel beidseitig mit Stecker Kabellänge: 20 m *nach Katalogblatt WZ 5.2670
Art.-Nr. 3300285	CAD-Daten	Beschreibung Bohrbuchse DIN 179 A 12 x 12 mm *nach Katalogblatt B1.738
Art.-Nr. 3300287	CAD-Daten	Beschreibung Bohrbuchse DIN 179 A 17 x 16 mm nach Katalogblatt B1.738
Art.-Nr. 3300288	CAD-Daten	Beschreibung Bohrbuchse DIN 179 A 21 x 20 mm nach Katalogblatt B1.738
Art.-Nr. 3300289	CAD-Daten	Beschreibung Bohrbuchse DIN 179 A 26 x 20 mm nach Katalogblatt B1.738

Anwendungsbeispiele

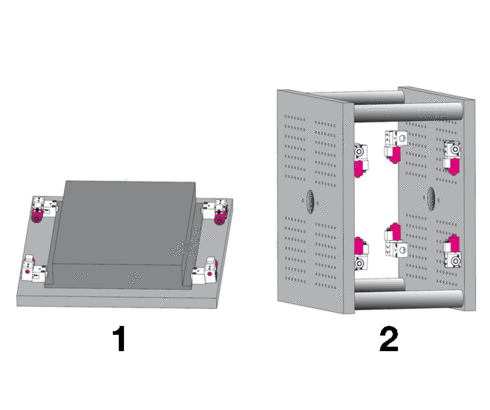

Anwendungsbeispiel 1

Einsatz von elektromechanischen Keilspannelementen:

1. Schiebetische

2. Spritzgießmaschinen
