Flexline Schnellspannsysteme mit Schubkette
elektrisch oder pneumatisch angetrieben
Das am Schnellspannsystem angebaute Spannelement wird mittels elektromotorisch oder pneumatisch angetriebener Schubkette automatisch aus der Parkposition zur Spannposition an den Spannrand des Werkzeugs und zurückgefahren.
Die T-Nut der Maschine dient hierbei als Führung der Schubkette und des Spannelements. Die Schubkette wird gleichzeitig als Energiekette zur Aufnahme der Hydraulik- und Elektroleitungen des Spannelements genutzt.
Einsatz
Schnellspannsysteme werden zum automatischen Spannen von unterschiedlich großen Werkzeugen am Pressenstößel eingesetzt.
Vorteile
- 9 verschiedene Spannelemente wählbar
- 4 verschiedene T-Nuten wählbar
- 3 verschiedene Verstellwege wählbar
- Antriebsmotor elektrisch oder pneumatisch wählbar
- Servicefreundliche, leicht austauschbare modulare Baugruppen dadurch hohe Teileverfügbarkeit
- Technische Auslegung und fertige Zeichnung in nur wenigen Minuten
- Hochflexible, wartungsarme Hydraulikschläuche mit hohem Berstdruck
Ausführungen
Flexline Schnellspannsysteme können in folgenden Varianten geliefert werden:
- Spannelemente: Hohlkolbenzylinder, Spannzylinder mit Verriegelung, Federspannzylinder oder Einschubspanner
- T-Nuten 28, 32 oder 36 mm oder 1 1/16"
- Verstellwege (Verfahrwege des Spannelements) 660, 820 oder 1100 mm
- Antriebsmotor links oder rechts angebaut
- Optionale Positionsabfragen (einstellbar): Mikroschalter „Endposition“ und „Zwischenposition“
- Positionsabfrage „Werkzeugposition“ links oder rechts angebaut
- Kettenkasten verzinkt oder individuell in Kundenfarbe lackiert
- Option: Aufbau mit UL-konformen Bauteilen
- Unterschiedliche Harting-Stecker für Motorstrom und Abfragesignale wählbar
- Option: Sockelgehäuse zur Montage an der MaschineHohlkolbenzylinder
Einsatz von Schnellspannsystemen mit Schubkette am Pressenstößel einer Doppelständerpresse. Als Spannelement dient hier ein Hohlkolbenzylinder.
Schnellspannsysteme an Mehrstufenpresse.
Spannkraft 100 kN/ Spannstelle, Verstellweg 1000 mm.

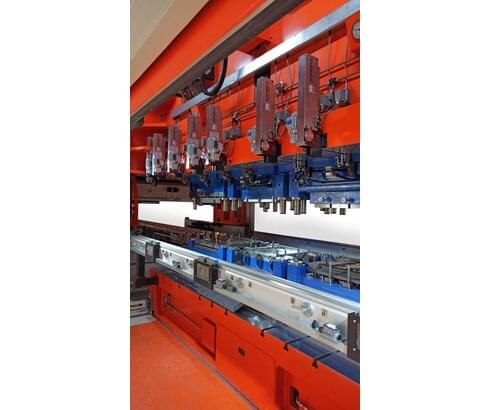

Schnellspannsysteme mit Schubkette in einer Pressenstasse.
12 Spannstellen werden auf Knopfdruck in 5 Sekunden gespannt oder gelöst.
Detailansicht: Schnellspannsystem mit Schubkette am Pressenstößel. Angebautes Spannelement: Spannzylinder mit Verriegelung und Selbsthemmung.
