Baureihe
2.1832-2

Doppel-T-Spannleisten

doppelt wirkend
ohne Tragrollen
Doppel-T-Spannleisten
Downloads
Katalogblatt
DEENESFRIT
Betriebsanleitung
Informationen Baureihe
Beschreibung

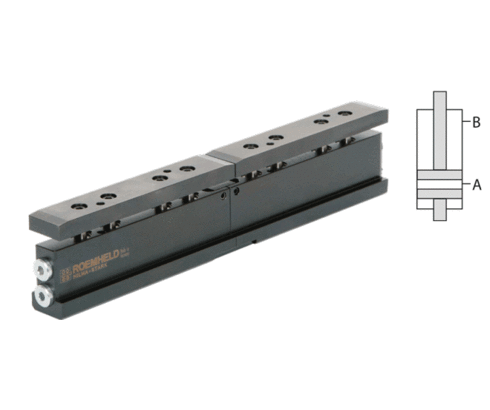

Doppel-T-Spannleiste, doppelt wirkend ohne Tragrollen

Vorzugsweise für den Einsatz im Pressenstößel, aber auch geeignet im Pressentisch.
Einbau der Doppel-T-Leiste und Aufbau der Spannkraft wie zuvor beschrieben, jedoch mit einem zusätzlichen Spannkreis zum Entspannen. Sicherung der Lage automatisch über Klemmkolben im Nutengrund.



Einsatzbereiche

Zum Spannen von Werkzeugen an Pressentisch und Pressenstößel bei begrenzten Platzverhältnissen.



Besondere Merkmale

  • max. Betriebsdruck 400 bar, daher kein Niederdruckkreis erforderlich
  • die gesamte Aufspannfläche kann genutzt werden
  • keine Störkanten
  • leicht nachrüstbar mit geringem Montageaufwand
  • ideale, gleichmäßige Kraftübertragung
Video
Artikel (15)
Hub [mm]
Funktionsweise
doppelt wirkend (15)
max. Betriebsdruck [bar]
400 (15)
hydraulische Anschlüsse
max. Spannkraft [kN}
für T-Nute [mm]
Länge [mm]
Tragrollen
ohne (15)
Spannmaß [mm]
Art.-Nr. CAD-DatenHub [mm]Funktionsweisemax. Betriebsdruck [bar]hydraulische Anschlüsse
Art.-Nr.
818321820
CAD-Daten
Hub [mm]
8
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
hydraulische Anschlüsse
Rohrgewinde G1/8
Eigenschaften
Art.-Nr.
818321822
CAD-Daten
Hub [mm]
8
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
hydraulische Anschlüsse
Rohrgewinde G1/8
Eigenschaften
Art.-Nr.
818321824
CAD-Daten
Hub [mm]
8
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
hydraulische Anschlüsse
Rohrgewinde G1/8
Eigenschaften
Art.-Nr.
818321826
CAD-Daten
Hub [mm]
8
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
hydraulische Anschlüsse
Rohrgewinde G1/8
Eigenschaften
Art.-Nr.
818321828
CAD-Daten
Hub [mm]
8
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
hydraulische Anschlüsse
Rohrgewinde G1/8
Eigenschaften
Art.-Nr.
818322220
CAD-Daten
Hub [mm]
10
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
hydraulische Anschlüsse
Rohrgewinde G1/4
Eigenschaften
Art.-Nr.
818322222
CAD-Daten
Hub [mm]
10
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
hydraulische Anschlüsse
Rohrgewinde G1/4
Eigenschaften
Art.-Nr.
818322224
CAD-Daten
Hub [mm]
10
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
hydraulische Anschlüsse
Rohrgewinde G1/4
Eigenschaften
Art.-Nr.
818322226
CAD-Daten
Hub [mm]
10
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
hydraulische Anschlüsse
Rohrgewinde G1/4
Eigenschaften
Art.-Nr.
818322228
CAD-Daten
Hub [mm]
10
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
hydraulische Anschlüsse
Rohrgewinde G1/4
Eigenschaften
Art.-Nr.
818321820
Hub [mm]
8
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
hydraulische Anschlüsse
Rohrgewinde G1/8
max. Spannkraft [kN}
16.6
für T-Nute [mm]
18
Länge [mm]
150
Tragrollen
ohne
Spannmaß [mm]
33,5 + 6
Art.-Nr.
818321822
Hub [mm]
8
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
hydraulische Anschlüsse
Rohrgewinde G1/8
max. Spannkraft [kN}
33.2
für T-Nute [mm]
18
Länge [mm]
300
Tragrollen
ohne
Spannmaß [mm]
33,5 + 6
Art.-Nr.
818321824
Hub [mm]
8
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
hydraulische Anschlüsse
Rohrgewinde G1/8
max. Spannkraft [kN}
49.8
für T-Nute [mm]
18
Länge [mm]
450
Tragrollen
ohne
Spannmaß [mm]
33,5 + 6
Art.-Nr.
818321826
Hub [mm]
8
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
hydraulische Anschlüsse
Rohrgewinde G1/8
max. Spannkraft [kN}
66.4
für T-Nute [mm]
18
Länge [mm]
600
Tragrollen
ohne
Spannmaß [mm]
33,5 + 6
Art.-Nr.
818321828
Hub [mm]
8
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
hydraulische Anschlüsse
Rohrgewinde G1/8
max. Spannkraft [kN}
83
für T-Nute [mm]
18
Länge [mm]
750
Tragrollen
ohne
Spannmaß [mm]
33,5 + 6
Art.-Nr.
818322220
Hub [mm]
10
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
hydraulische Anschlüsse
Rohrgewinde G1/4
max. Spannkraft [kN}
39.2
für T-Nute [mm]
22
Länge [mm]
300
Tragrollen
ohne
Spannmaß [mm]
41,0 + 8
Art.-Nr.
818322222
Hub [mm]
10
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
hydraulische Anschlüsse
Rohrgewinde G1/4
max. Spannkraft [kN}
78.4
für T-Nute [mm]
22
Länge [mm]
600
Tragrollen
ohne
Spannmaß [mm]
41,0 + 8
Art.-Nr.
818322224
Hub [mm]
10
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
hydraulische Anschlüsse
Rohrgewinde G1/4
max. Spannkraft [kN}
117.6
für T-Nute [mm]
22
Länge [mm]
900
Tragrollen
ohne
Spannmaß [mm]
41,0 + 8
Art.-Nr.
818322226
Hub [mm]
10
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
hydraulische Anschlüsse
Rohrgewinde G1/4
max. Spannkraft [kN}
156.8
für T-Nute [mm]
22
Länge [mm]
1200
Tragrollen
ohne
Spannmaß [mm]
41,0 + 8
Art.-Nr.
818322228
Hub [mm]
10
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
400
hydraulische Anschlüsse
Rohrgewinde G1/4
max. Spannkraft [kN}
196
für T-Nute [mm]
22
Länge [mm]
1500
Tragrollen
ohne
Spannmaß [mm]
41,0 + 8
Zubehörartikel (3)
Art.-Nr. CAD-Daten Beschreibung
Art.-Nr.
718320015
CAD-Daten
Beschreibung
Führungsleiste für T-Nut 18 mit Klemmschraube *nach Katalogblatt WZ 2.1832
Art.-Nr.
718320016
CAD-Daten
Beschreibung
Führungsleiste für T-Nut 22 mit Klemmschraube *nach Katalogblatt WZ 2.1832
Art.-Nr.
718320017
CAD-Daten
Beschreibung
Führungsleiste für T-Nut 28 mit Klemmschraube *nach Katalogblatt WZ 2.1832
Anwendungsbeispiele
Anwendungsbeispiel 1

Doppel-T-Spannleiste an Pressentisch und Pressenstößel

Fehler beim Laden der CAD-Daten. Bitte prüfen Sie Ihre Internetverbindung und versuchen es erneut.
Bitte beachten: Unsere CAD Daten sind in der Regel vereinfachte Daten und geben in erster Linie die Außenkontur und Anschlüsse des Produktes wieder (siehe auch Nutzungsbedingungen). Die genauen Abmessungen mit Toleranzen entnehmen Sie bitte immer dem zugehörigen Katalogblatt, insbesondere die Angaben zu Aufnahmebohrungen oder Anbauteilen wie z. B. Sonderspanneisen.
