Baureihe
2.2503

Bogenspannelemente für geraden Spannrand

doppelt wirkend, Spannkraft 30 bis 450 kN,
mit mechanischer Verriegelung
ohne und mit Positionskontrolle seitlich
Bogenspannelemente für geraden Spannrand
Downloads
Katalogblatt
DEENESFRIT
Betriebsanleitung
Informationen Baureihe
Beschreibung

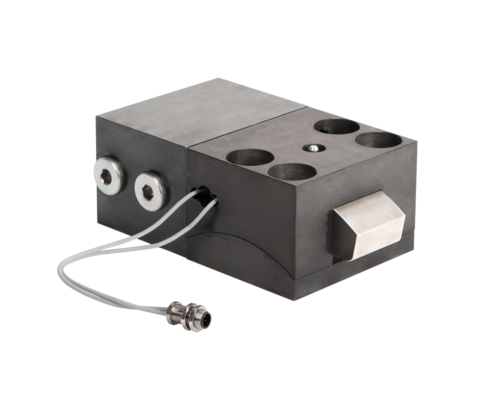

2.2503 Bogenspannelement für geraden Spannrand

doppelt wirkend, Spannkraft 30 bis 450 kN,
mit mechanischer Verriegelung, ohne und mit Positionskontrolle seitlich

Das Bogenspannelement besteht aus einem hydraulischen Blockzylinder in Verbindung mit einem gehäusegeführten Bolzen. Der bogen­förmige Spannbolzen spannt das Werkzeug durch Aufsetzen auf den geraden Spannrand. Bedingt durch die Konstruktion im Inneren des Spannelements wird die horizontal wirkende Kraft umgelenkt und trifft nahezu vertikal auf die Spannfläche.



Vorteile

  • Extrem robust und prozesssicher
  • Einfach zu lösen auch nach härtesten Einsätzen
  • Integrierte Verriegelung sichert das Werk­zeugoberteil bei Druckverlust
  • Hohe Betriebssicherheit durch Positionskontrolle und automatischen Bewegungsablauf
  • Hohe Gleiteigenschaften und Korrosions­beständigkeit durch spezielles Beschichtungsverfahren
Artikel (14)
Typ
Bogenspannelement (14)
Ausführung
hydraulisch Spannen und Lösen (14)
Funktionsweise
doppelt wirkend (14)
für Spannrand
gerade (14)
Positionskontrolle
max. Spannkraft [kN]
max. Hub [mm]
max. zulässige Prozesskraft [kN]
max. Spanndruck [bar]
200 (14)
max. Prozessdruck [bar]
Spannrandhöhe [mm]
max. Temperatur [°C]
Art.-Nr. CAD-DatenTypAusführungFunktionsweisefür Spannrand
Art.-Nr.
825030000
CAD-Daten
/
Typ
Bogenspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Eigenschaften
Art.-Nr.
825030100
CAD-Daten
/
Typ
Bogenspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Eigenschaften
Art.-Nr.
825040000
CAD-Daten
/
Typ
Bogenspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Eigenschaften
Art.-Nr.
825040100
CAD-Daten
/
Typ
Bogenspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Eigenschaften
Art.-Nr.
825050000
CAD-Daten
/
Typ
Bogenspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Eigenschaften
Art.-Nr.
825050100
CAD-Daten
/
Typ
Bogenspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Eigenschaften
Art.-Nr.
825060000
CAD-Daten
/
Typ
Bogenspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Eigenschaften
Art.-Nr.
825060100
CAD-Daten
/
Typ
Bogenspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Eigenschaften
Art.-Nr.
825070000
CAD-Daten
/
Typ
Bogenspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Eigenschaften
Art.-Nr.
825070100
CAD-Daten
/
Typ
Bogenspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Eigenschaften
Art.-Nr.
825030000
Typ
Bogenspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Positionskontrolle
ohne
max. Spannkraft [kN]
30
max. Hub [mm]
15
max. zulässige Prozesskraft [kN]
45
max. Spanndruck [bar]
200
max. Prozessdruck [bar]
250
Spannrandhöhe [mm]
20
max. Temperatur [°C]
160
Art.-Nr.
825030100
Typ
Bogenspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Positionskontrolle
mit
max. Spannkraft [kN]
30
max. Hub [mm]
15
max. zulässige Prozesskraft [kN]
45
max. Spanndruck [bar]
200
max. Prozessdruck [bar]
250
Spannrandhöhe [mm]
20
max. Temperatur [°C]
100
Art.-Nr.
825040000
Typ
Bogenspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Positionskontrolle
ohne
max. Spannkraft [kN]
50
max. Hub [mm]
20
max. zulässige Prozesskraft [kN]
65
max. Spanndruck [bar]
200
max. Prozessdruck [bar]
250
Spannrandhöhe [mm]
20
max. Temperatur [°C]
160
Art.-Nr.
825040100
Typ
Bogenspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Positionskontrolle
mit
max. Spannkraft [kN]
50
max. Hub [mm]
20
max. zulässige Prozesskraft [kN]
65
max. Spanndruck [bar]
200
max. Prozessdruck [bar]
250
Spannrandhöhe [mm]
20
max. Temperatur [°C]
100
Art.-Nr.
825050000
Typ
Bogenspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Positionskontrolle
ohne
max. Spannkraft [kN]
80
max. Hub [mm]
25
max. zulässige Prozesskraft [kN]
110
max. Spanndruck [bar]
200
max. Prozessdruck [bar]
275
Spannrandhöhe [mm]
20
max. Temperatur [°C]
160
Art.-Nr.
825050100
Typ
Bogenspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Positionskontrolle
mit
max. Spannkraft [kN]
80
max. Hub [mm]
25
max. zulässige Prozesskraft [kN]
110
max. Spanndruck [bar]
200
max. Prozessdruck [bar]
275
Spannrandhöhe [mm]
20
max. Temperatur [°C]
100
Art.-Nr.
825060000
Typ
Bogenspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Positionskontrolle
ohne
max. Spannkraft [kN]
125
max. Hub [mm]
25
max. zulässige Prozesskraft [kN]
175
max. Spanndruck [bar]
200
max. Prozessdruck [bar]
275
Spannrandhöhe [mm]
20
max. Temperatur [°C]
160
Art.-Nr.
825060100
Typ
Bogenspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Positionskontrolle
mit
max. Spannkraft [kN]
125
max. Hub [mm]
25
max. zulässige Prozesskraft [kN]
175
max. Spanndruck [bar]
200
max. Prozessdruck [bar]
275
Spannrandhöhe [mm]
20
max. Temperatur [°C]
100
Art.-Nr.
825070000
Typ
Bogenspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Positionskontrolle
ohne
max. Spannkraft [kN]
200
max. Hub [mm]
25
max. zulässige Prozesskraft [kN]
275
max. Spanndruck [bar]
200
max. Prozessdruck [bar]
275
Spannrandhöhe [mm]
20
max. Temperatur [°C]
160
Art.-Nr.
825070100
Typ
Bogenspannelement
Ausführung
hydraulisch Spannen und Lösen
Funktionsweise
doppelt wirkend
für Spannrand
gerade
Positionskontrolle
mit
max. Spannkraft [kN]
200
max. Hub [mm]
25
max. zulässige Prozesskraft [kN]
275
max. Spanndruck [bar]
200
max. Prozessdruck [bar]
275
Spannrandhöhe [mm]
20
max. Temperatur [°C]
100
