Werkzeug-Wechselkonsolen, manuell angetrieben

WZ 8.18354 Werkzeug-Wechselkonsolen, manuell angetrieben

mit Handkurbel und Übersetzungsgetriebe, bis 6 t Werkzeuggewicht

für einen leichten und rationellen Werkzeugwechsel am Pressentisch

Einsatz

Direkt an die Presse adaptierbares Werkzeug-Wechselsystem für kraft- und zeitsparendes
Handling von schweren Werkzeugen. Das auf Basis von Standard-Werkzeug-Wechselkonsolen konzipierte Antriebssystem ist leicht und platzsparend zu montieren und ist somit für Nachrüstungen und Neukonstruktionen bestens geeignet.


Beschreibung

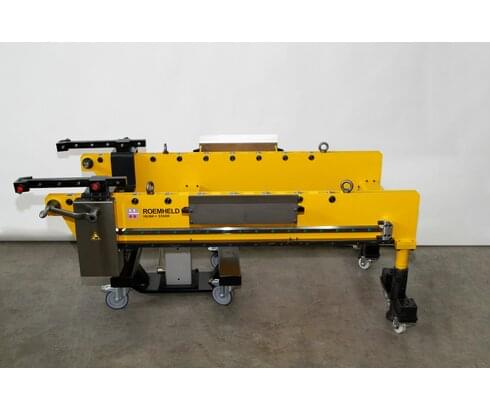

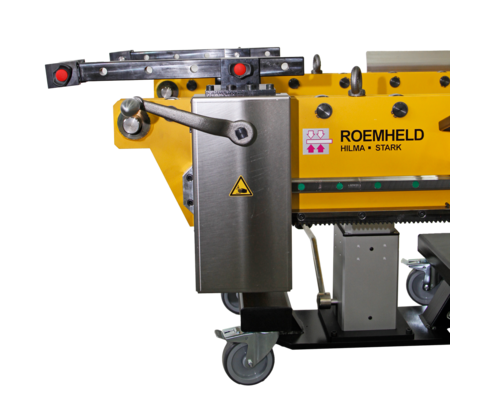

Die Werkzeug-Wechselkonsole mit Handkurbel und Übersetzungsgetriebe ermöglicht
dem Anwender einen kraft- und zeitsparenden Wechsel von Werkzeugen bis zu 6 t Werkzeuggewicht an schwer zugänglichen Stellen.
(Höhere Traglasten auf Anfrage)

Rollen- und Kugelleisten in den T-Nuten des Tischs ermöglichen ein leichtes Einschieben der Werkzeuge. Individuelle Lösungen bis zum automatischen Wechsel mit Einbindung der Presse lassen sich realisieren.

Vorteile

• Kraftschonendes und sicheres Handling von schweren Werkzeugen
• Kürzere Stillstandzeiten durch leichten und rationellen Werkzeugwechsel
• Einfache Handhabung
• Leichtes Einschieben der Werkzeuge von Hand mit Rollen- oder Kugelleisten im Pressentisch
• Erhöhte Sicherheit für den Bediener
• Kostengünstige Alternative zu einem elektrischen Antrieb

Funktion

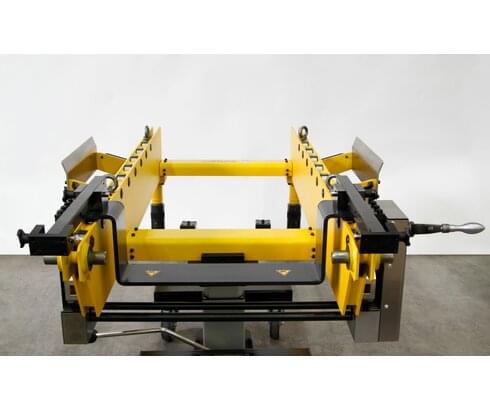

Die Antriebskonsole wird an der Wechselseite der Presse in Aufnahmehaken eingehängt und arretiert. Die Ablage der Werkzeuge auf die Konsolen erfolgt ungehindert mittels Kran oder Gabelstapler. Nach der Ablage ist ein manuelles Ankoppeln des Werkzeugs an die Andockvorrichtung der Wechselstation möglich. Eine seitliche Handkurbel erlaubt dem Anwender ein sicheres und kraftschonendes Einfahren und Positionieren des Werkzeugs.
Der Pressentisch bleibt während des Wechselvorgangs frei, das heißt die Verbindungselemente der Verschiebe-Einrichtung greifen nicht über den Pressentisch. Auch die Rückseite der Presse bleibt komplett frei.

Diese Wechselstation ist für nahezu jede Presse geeignet, leicht abnehmbar und einfach in der Handhabung.
