Baureihe
8.18351

Tragkonsolen, gestützt

für einen leichten und rationellen Werkzeugwechsel am Pressentisch
Traglast pro Paar 20 bis 250 kN
Tragkonsolen, gestützt
Downloads
Katalogblatt
DEENFRESIT
Betriebsanleitung
Informationen Baureihe
Beschreibung

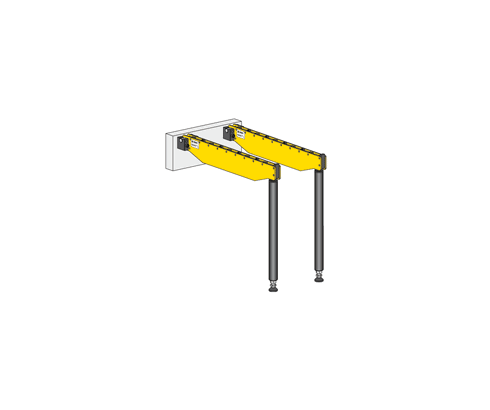

8.18351 Tragkonsole, gestützt

Bei großen Werkzeuggewichten und großen Werkzeugbreiten ist die eingehängte Tragkonsole zusätzlich mit einem Stützfuß ausgestattet. Um Unebenheiten im Hallenboden auszugleichen sind die Stützen mit einem variablen Stellfuß mit Kugelgelenk ausgeführt. Die Stützhöhe läßt sich um ± 60 mm verändern.
Der Endanschlag ist einseitig überfahrbar.

Video
Artikel (17)
Befestigung
gestützt (17)
max. Traglast pro Paar [kN]
Auflagelänge L [mm]
Art.-Nr. CAD-DatenBefestigungmax. Traglast pro Paar [kN]Auflagelänge L [mm]
Art.-Nr.
818353001
CAD-Daten
Befestigung
gestützt
max. Traglast pro Paar [kN]
20
Auflagelänge L [mm]
1000
Eigenschaften
Art.-Nr.
818353003
CAD-Daten
Befestigung
gestützt
max. Traglast pro Paar [kN]
20
Auflagelänge L [mm]
1600
Eigenschaften
Art.-Nr.
818353102
CAD-Daten
Befestigung
gestützt
max. Traglast pro Paar [kN]
20
Auflagelänge L [mm]
1250
Eigenschaften
Art.-Nr.
818353204
CAD-Daten
Befestigung
gestützt
max. Traglast pro Paar [kN]
40
Auflagelänge L [mm]
1000
Eigenschaften
Art.-Nr.
818353205
CAD-Daten
Befestigung
gestützt
max. Traglast pro Paar [kN]
40
Auflagelänge L [mm]
1250
Eigenschaften
Art.-Nr.
818353206
CAD-Daten
Befestigung
gestützt
max. Traglast pro Paar [kN]
40
Auflagelänge L [mm]
1600
Eigenschaften
Art.-Nr.
818353209
CAD-Daten
Befestigung
gestützt
max. Traglast pro Paar [kN]
60
Auflagelänge L [mm]
1000
Eigenschaften
Art.-Nr.
818353210
CAD-Daten
Befestigung
gestützt
max. Traglast pro Paar [kN]
60
Auflagelänge L [mm]
1250
Eigenschaften
Art.-Nr.
818353211
CAD-Daten
Befestigung
gestützt
max. Traglast pro Paar [kN]
60
Auflagelänge L [mm]
1600
Eigenschaften
Art.-Nr.
818353212
CAD-Daten
Befestigung
gestützt
max. Traglast pro Paar [kN]
60
Auflagelänge L [mm]
2000
Eigenschaften
Art.-Nr.
818353001
Befestigung
gestützt
max. Traglast pro Paar [kN]
20
Auflagelänge L [mm]
1000
Art.-Nr.
818353003
Befestigung
gestützt
max. Traglast pro Paar [kN]
20
Auflagelänge L [mm]
1600
Art.-Nr.
818353102
Befestigung
gestützt
max. Traglast pro Paar [kN]
20
Auflagelänge L [mm]
1250
Art.-Nr.
818353204
Befestigung
gestützt
max. Traglast pro Paar [kN]
40
Auflagelänge L [mm]
1000
Art.-Nr.
818353205
Befestigung
gestützt
max. Traglast pro Paar [kN]
40
Auflagelänge L [mm]
1250
Art.-Nr.
818353206
Befestigung
gestützt
max. Traglast pro Paar [kN]
40
Auflagelänge L [mm]
1600
Art.-Nr.
818353209
Befestigung
gestützt
max. Traglast pro Paar [kN]
60
Auflagelänge L [mm]
1000
Art.-Nr.
818353210
Befestigung
gestützt
max. Traglast pro Paar [kN]
60
Auflagelänge L [mm]
1250
Art.-Nr.
818353211
Befestigung
gestützt
max. Traglast pro Paar [kN]
60
Auflagelänge L [mm]
1600
Art.-Nr.
818353212
Befestigung
gestützt
max. Traglast pro Paar [kN]
60
Auflagelänge L [mm]
2000
Zubehörartikel (3)
Art.-Nr. CAD-Daten Beschreibung
Art.-Nr.
718350007
CAD-Daten
Beschreibung
1 Satz (4 Stück) Aufnahmehaken für Konsole max. Traglast: 40 kN pro Paar *nach Katalogblatt WZ 8.18350
Art.-Nr.
718350021
CAD-Daten
Beschreibung
1 Satz (4 Stück) Aufnahmehaken für Konsole max. Traglast: 100 kN pro Paar *nach Katalogblatt WZ 8.18351
Art.-Nr.
718350022
CAD-Daten
Beschreibung
1 Satz (4 Stück) Aufnahmehaken für Konsole max. Traglast: 250 kN pro Paar *nach Katalogblatt WZ 8.18351
Fehler beim Laden der CAD-Daten. Bitte prüfen Sie Ihre Internetverbindung und versuchen es erneut.
Bitte beachten: Unsere CAD Daten sind in der Regel vereinfachte Daten und geben in erster Linie die Außenkontur und Anschlüsse des Produktes wieder (siehe auch Nutzungsbedingungen). Die genauen Abmessungen mit Toleranzen entnehmen Sie bitte immer dem zugehörigen Katalogblatt, insbesondere die Angaben zu Aufnahmebohrungen oder Anbauteilen wie z. B. Sonderspanneisen.
