Rohrverschraubungen mit 24°-Konus nach DIN EN ISO 8434-1

Verschraubungszubehör, Steckverbinder,
Hydraulikrohr, Rohrschellen, Manometer

Downloads

Katalogblatt

Betriebsanleitung

Informationen Baureihe

Beschreibung

F 9.300 Rohrverschraubungen mit 24°-Konus nach DIN EN ISO 8434-1

Weltweit verbreitetes Hochdruck-Verschraubungssystem mit 4-facher Sicherheit
Leckagefreie Verbindung von Rohrleitungen und Komponenten
Formschlüssige und sichere Verbindung durch definiertes und begrenztes Einschneiden in das Hydraulikrohr
Sicherer Halt auch bei schwingender Beanspruchung durch Feder-Effekt des Schneidrings
Nachziehen der Überwurfmutter nicht erforderlich
Verbindung kann beliebig oft gelöst und wieder montiert werden
Verschraubungsteile Cr(VI)-frei

Artikel (3)

Anzahl

Art.-Nr.	CAD-Daten	Typ	Ausführung	max. Betriebsdruck [bar]
Art.-Nr. 9208177	CAD-Daten	Typ Schwenkverschraubung	Ausführung SVH8SR ED	max. Betriebsdruck [bar] 500	Eigenschaften
Art.-Nr. 9210127	CAD-Daten	Typ Steckverbinder	Ausführung NW5 - lang	max. Betriebsdruck [bar] 500	Eigenschaften
Art.-Nr. 9210132	CAD-Daten	Typ Steckverbinder	Ausführung NW5 - kurz	max. Betriebsdruck [bar] 500	Eigenschaften

Anwendungsbeispiele

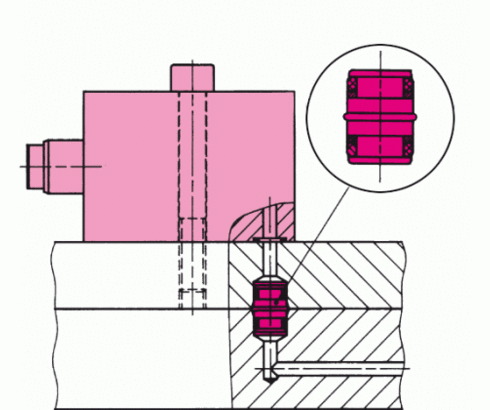

Anwendungsbeispiel 1

Steckverbindung für Platten und Verrohrungsleisten.
