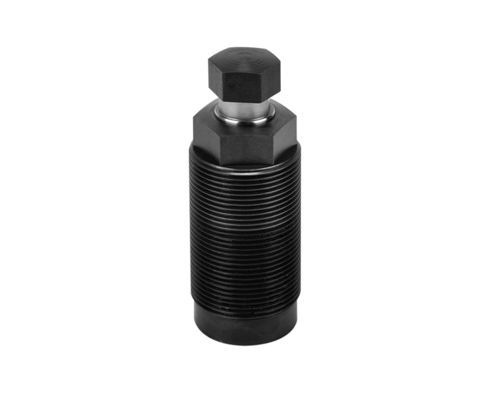

Einschraub-Abstützelement

M 30 x 1,5, Metallabstreifkante
2 Baugrößen, 3 Funktionsarten
einfach wirkend
max. Betriebsdruck 500 bar

Downloads

Katalogblatt

DE EN ES FR IT

Betriebsanleitung

Informationen Baureihe

Beschreibung

B 1.9401 Einschraub-Abstützelemente

Hydraulische Abstützelemente werden zum Abstützen von Werkstücken verwendet und verhindern deren Vibration und Durchbiegung während der Bearbeitung. Die Einschraub-Bauform ermöglicht den platzsparenden direkten Einbau in den Vorrichtungskörper. Die Hydraulikölzufuhr erfolgt über gebohrte Kanäle.

Im Gehäuse der Einschraub-Abstützelemente ist eine dünnwandige Klemmbuchse integriert, die bei Druckbeaufschlagung einen beweglichen Abstützbolzen ringförmig festklemmt.

Für das Anlegen des Abstützbolzens am Werkstück gibt es 3 Möglichkeiten:

Federkraft
Luftdruck
Öldruck kombiniert mit Federkraft

Die Elemente sind gegen das Eindringen von Spänen durch eine Metallabstreifkante geschützt und gegen Flüssigkeiten abgedichtet.

Video

Zubehörartikel (7)

Anzahl

Art.-Nr.	CAD-Daten	Beschreibung
Art.-Nr. 0131081	CAD-Daten /	Beschreibung Dichtsatz, außen für 1941-000/-010 und 1941-002/-012 nach Katalogblatt S0.001
Art.-Nr. 3000842	CAD-Daten /	Beschreibung Dichtring-Delrin 28 x 22 x 1,5 mm nach Blatt B1.460
Art.-Nr. 3300088	CAD-Daten	Beschreibung Nutmutter M38 x 1,5 mm W nach Blatt B1.460
Art.-Nr. 3420386	CAD-Daten	Beschreibung Drosselscheibe Ø 0,5 mm für 1942-0XX max. 500 bar, nach Katalogblatt B1.9401
Art.-Nr. 3467086	CAD-Daten	Beschreibung Anschlußgehäuse f. 1462-XXX M38 x 1,5 x 58 mm lang 500 bar, nach Blatt B1.460
Art.-Nr. 3467111	CAD-Daten	Beschreibung Anschlussgehäuse Flansch für 1942-0XX max. 500 bar, nach Katalogblatt B1.9401
Art.-Nr. 3467112	CAD-Daten	Beschreibung Anschlussgehäuse Flansch für 1941-0XX mit Pneumatikanschluss max. 500 bar, nach Katalogblatt B1.940
