Einschraub-Abstützelemente

3 Funktionsarten, Metallabstreifkante
optionale Anlagekontrolle
einfach wirkend
max. Betriebsdruck 500 bar

Downloads

Katalogblatt

DE EN ES FR IT

Betriebsanleitung

Informationen Baureihe

Beschreibung

B 1.943 Einschraub-Abstützelement

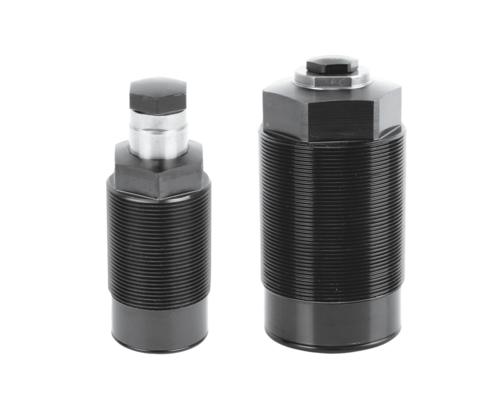

Hydraulische Abstützelemente werden zum Abstützen von Werkstücken verwendet und verhindern deren Vibration und Durchbiegung während der Bearbeitung. Die Einschraub-Bauform ermöglicht den platzsparenden direkten Einbau in den Vorrichtungskörper. Die Hydraulikölzufuhr und die Belüftung übernehmen gebohrte Kanäle.

Im Gehäuse der Einschraub-Abstützelemente ist eine dünnwandige Klemmbuchse integriert, die bei Druckbeaufschlagung einen beweglichen Stützbolzen ringförmig festklemmt.

Für das Anlegen des Stützbolzen an das Werkstück gibt es 3 Funktionsarten:

Federkraft
Pneumatisch
Hydraulisch und Federkraft

Die korrekte Anlage am Werkstück kann mit der optionalen pneumatischen Anlagekontrolle überprüft werden. Das Gehäuse mit Metallabstreifkante schützt den darunter liegenden FKM-Abstreifer vor groben und heißen Spänen.

Video

Zubehörartikel (12)

Anzahl

Art.-Nr.	CAD-Daten	Beschreibung
Art.-Nr. 3546110	CAD-Daten	Beschreibung Schutzkappe für 194X-3XX nach Katalogblatt B1.943
Art.-Nr. 3546111	CAD-Daten	Beschreibung Schutzkappe für 194X-4XX nach Katalogblatt B1.943
Art.-Nr. 3546112	CAD-Daten	Beschreibung Schutzkappe für 194X-5XX nach Katalogblatt B1.943
Art.-Nr. 3546113	CAD-Daten	Beschreibung Schutzkappe für 194X-6XX nach Katalogblatt B1.943
Art.-Nr. 3614330	CAD-Daten	Beschreibung Druckschraube M10 ohne pneumatische Anlagekontrolle für Einschraub-Abstützelement M30 x 1,5 mm max. 500 bar, nach Katalogblatt B1.944
Art.-Nr. 3614388	CAD-Daten	Beschreibung Druckschraube M12 ohne Anlagekontrolle für Einschraub-Abstützelement M36 x 1,5 mm max. 500 bar, nach Katalogblatt B1.944
Art.-Nr. 3614389	CAD-Daten	Beschreibung Druckschraube M12 für pneumatische Anlagekontrolle für Einschraub-Abstützelement M36 x 1,5 mm max. 500 bar, nach Katalogblatt B1.944
Art.-Nr. 3614390	CAD-Daten	Beschreibung Druckschraube M10 für pneumatische Anlagekontrolle für Einschraub-Abstützelement M30 x 1,5 mm max. 500 bar, nach Katalogblatt B1.944
Art.-Nr. 3614391	CAD-Daten	Beschreibung Druckschraube M12 für pneumatische Anlagekontrolle für Einschraub-Abstützelement M48 x 1,5 mm max. 500 bar, nach Katalogblatt B1.944
Art.-Nr. 3614418	CAD-Daten	Beschreibung Druckschraube M12 für pneumatische Anlagekontrolle für Einschraub-Abstützelement M60 x 1,5 mm max. 500 bar, nach Katalogblatt B1.944
